Отчет по практике: Опробование тормозного оборудования от УЗОТ–РМ

Отчет по практике: Опробование тормозного оборудования от УЗОТ–РМ

Введение

Безопасность движения — основное условие для нормальной работы железнодорожного транспорта, обеспечивающее безаварийное следование поездов и производство маневров, сохранность пассажиров, работников транспорта, грузов и подвижного состава. Она достигается исправным содержанием железнодорожных сооружений, подвижного состава, оборудования и механизмов, а также системой организации движения и организации труда работников железнодорожного транспорта и выполнением правил технической эксплуатации. Систему организации движения поездов, содержание железнодорожных устройств и порядок работы железных дорог и работников железнодорожного транспорта определяют ПТЭ.

Основным производственным предприятием вагонного хозяйства является вагонное депо. Производственные подразделения депо, предназначены для технического обслуживания вагонов и контейнеров, представляют основную часть структуры депо и обеспечивают до 80% объема работ в денежном выражении.


1. Структура предприятия ВЧД - 4

1.1 Вагонное депо ст. Петропавловск состоит из отдельных участков и отделений, обеспечивающих выполнение технологического процесса

Описание: Безымянный.JPG

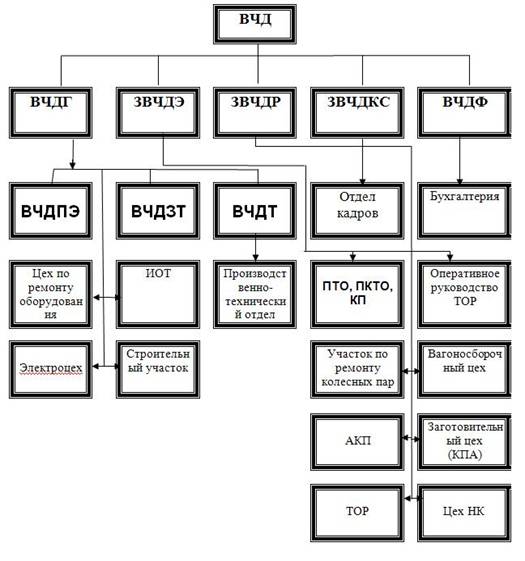

Рисунок 1 – Структурная схема управления вагонным депо

Управление предприятием возглавляет начальник вагонного депо. Работу пунктов технического обслуживания, пунктов контроля технического обслуживания, а также контрольных постов контролирует заместитель начальника вагонного депо по эксплуатации подвижного состава. Также он осуществляет оперативное руководство текущего оценочного ремонта.

Участок по ремонту колесных пар, цех неразрушающего контроля, вагоносборочный цех, автоконтрольный пункт по ремонту автотормозного оборудования и заготовительный цех контролирует заместитель начальника вагонного депо по ремонту подвижного состава.

За выполнение технологического процесса отвечает производственно- технический отдел, который представляют ведущие технологи. Их работу контролирует главный инженер.

1.2 Назначение депо ст. Петропавловск

Вагонное депо Петропавловск образовано в соответствии приказа НКПС № 347/Ц от 25 июля 1933 г. в целях обеспечения грузовыми, исправными вагонами, в составе Омской железной дороги. Приказом № 25Ц от 09.1961г. вагонное депо передано Южно-Уральской железной дороге.

Основной вид деятельности – плановые виды ремонта грузовых вагонов, техническое обслуживание и текущий ремонт грузовых и пассажирских вагонов.

Пропускная способность пунктов технического обслуживания и пунктов контрольно- технического осмотра в четном и нечетном направлениях составляет 162 грузовых и 20 пассажирских поездов в сутки.

Вагонное депо обеспечивает безопасное проследование поездов на гарантийных участках:

Петропавловск – Входная;

Петропавловск – Курган;

Петропавловск – Кокчетав.

Вагонное депо так же обеспечивает безопасное проследование поездов на гарантийных участках по буксовому узлу:

Петропавловск – Курганка;

Петропавловск – Таинча;

по тормозам:

Петропавловск – Каменск – Уральский;

Петропавловск – Челябинск;

Петропавловск – Кокчетав;

Петропавловск – Входная.

Филиал «Вагонное депо» Петропавловского отделения дороги - дочернего предприятия Южно-Уральской железной дороги является структурным подразделением отделения дороги, обеспечивает выполнение задач и части его функций в производственно-техническом комплексе. Основными задачами «Вагонного депо» являются:

-  создание условий для обеспечения установленного объема перевозок на обслуживаемом участке;

-  содержание в технически исправном состоянии парка грузовых вагонов;

-  выполнение планов ремонта грузовых вагонов в соответствии с технологическими процессами и правилами ремонта;

-  осуществление научно-технической и инвестиционной политики, внедрение новой техники и технологий;

проведение эффективной экономической политики, способствующей улучшению социального положения работников вагонного депо. Производственная деятельность «Вагонного депо» состоит из следующих основных видов:

-  техническое обслуживание грузовых и пассажирских поездов;

-  текущий отцепочный ремонт грузовых вагонов;

-  текущий ремонт и подготовка пассажирских вагонов приписки «Вагонное депо»;

-  обслуживание пассажиров в пути следования;

-  подготовка под погрузку грузовых вагонов;

-  капитальный, деповской и текущий ремонт вагонов ОАО «РЖД» и собственности других предприятий.

В состав «Вагонного депо» входят ремонтно-заготовительные цеха и участки, пункты технического обслуживания грузовых и пассажирских вагонов, контрольные посты на линейных станциях.

Количество цехов и участков в вагонном депо – 22.


2. Характеристика вагонного депо



2.1 Производственный участок по ремонту колесных пар

Производит ремонт колесных пар, восстановление изношенных гребней колесных пар, производит ремонт подшипников, производится обмывка колесных пар, букс, шейки оси, внутренних лабиринтных колец, подшипников.

Кузница – Изготовление деталей вагонов.

Отделение правки люков – Производит правку крышек люков, дверей и бортов вагонов.

Механическое отделение – Производит механическую обработку деталей вагонов.

Отделение пятников – Наплавка, механическая обработка пятников.

Отделение автосцепки - Ремонт автосцепного оборудования и механическая обработка (корпус автосцепки, механизм сцепления, поглощающий аппарат, тяговый хомут).

Тележечное отделение – Производит ремонт , измерение и испытание деталей тележек, а также их механическую обработку после наплавки.

Участок разделки вагонов – Производит резку списанных вагонов на металлолом.

2.3 Пункт технического обслуживания пассажирских поездов

Техническое обслуживание и безотцепочный ремонт пассажирских вагонов в транзитных пассажирских поездах

Резерв проводников – Производит обслуживание пассажиров в пути следования пассажирских поездов.

Производит текущий ремонт пассажирских вагонов, подготовку прицепных пассажирских вагонов в рейс и заправку их углем.

Производит подзарядку аккумуляторных батарей пассажирских вагонов, разведение щелочного электролита для нужд депо.

Производит подготовку вагонов под погрузку. Находится на консервации, возможно списание. Отапливается в зимнее время углем.

Производит ремонт и испытание тормозного оборудования вагонов.

Пункт контрольно-технического обслуживания грузовых поездов, выявление и устранение неисправностей вагонов.

Пункт контрольно-технического обслуживания грузовых поездов, выявление и устранение неисправностей вагонов.

Основная задача – выявление и устранение неисправностей вагонов перед погрузкой, техническое обслуживание вагонов, обеспечение сохранности перевозимых грузов, безопасного проследования поездов по гарантийным участкам и до места выгрузки. На рис. 2 показана сортировочная горка вагонного депо ст. Петропавловск.

Производит ремонт грузовых вагонов.

Производит неразрушающий контроль деталей вагонов и их узлов.

Производит текущий ремонт грузовых вагонов.

Предназначен для выявления на ходу поезда вагонов с неисправностями, устранение этих неисправностей.

Производит ремонтные работы электрооборудования.

Производит ремонт оборудования и инструмента, сантехнические работы.

Центральная котельная – Производит выработку пара для производственных нужд.

Химчистка – Предназначена для химической чистки замазученной спецодежды.

Гараж – Предназначен для стоянки автотранспорта.

Осуществляет текущий ремонт зданий, уборку территории, изготавливает материалы для ремонта деревянной обшивки пола грузовых вагонов, товары народного потребления из дерева.

3. Характеристика установки УЗОТ-РМ

Устройство зарядки и опробования тормозов с регистрацией УЗОТ-РМ предназначено для опробования тормозов подвижного состава железных дорог на ПТО в парках отправления с регистрацией процессов подготовки и опробования тормозов на бумажной ленте (рис. 3).

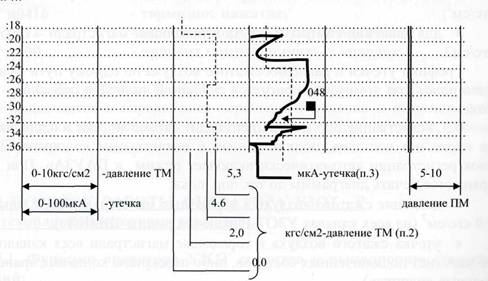

Рисунок 3 - Вид диаграммной ленты регистрации на 5 путей УЗОТ-РМ

позволяет автоматизировать процессы подготовки тормозов подвижного состава в парках отправления, осуществлять контроль качества подготовки тормозов и соблюдения технологической дисциплины (рис. 4).

УЗОТ-РМ имеет следующие составные части:

1) ЭБУ УЗОТ (электронный блок управления, размещенный на рабочем столе оператора);

2) ЭПБ УЗОТ (электропневматический блок, размещенный в специально выделенном помещении на 1-м этаже АБК);

3) БР УЗОТ (блок регистрации, размещенный на рабочем столе оператора);

4) МПУ УЗОТ-РМ (матричное печатающее устройство (принтер), размещенное на рабочем столе оператора).

ЭБУ УЗОТ имеет: (слева на право) - блок БИ (блок регистрирует давление в питательной магистрали); пять (или десять) каналов БУ (блок управления), подведенных к питательным колонкам.

Производство полного опробования тормозов УЗОТ-РМ осуществляют: на путях сортировочно-отправочного парка - осмотрщики вагонов парка отправления и оператор ПТО.

Очередность проверки тормозов УЗОТ-РМ определяет оператор ПТО совместно с ДСП, согласно графика движения поездов.

ДСП обязан предъявлять полностью сформированные поезда для полного опробования тормозов от УЗОТ-РМ, своевременно информировать оператора ПТО о формировании поезда для отправки со станции.

3.1 Порядок работы УЗОТ

Действие УЗОТ основано на принципе регулирования давления воздуха, поступающего в ТМ с головы поезда, в соответствии с алгоритмами зарядки и опробования тормозов. Устройство УЗОТ имеет следующие основные режимы работы:

- продувка тормозной магистрали поезда сжатым воздухом под давлением 1,8 - 2,0 кгс\см2;

- ускоренная зарядка тормозной сети состава сжатым воздухом сверхзарядным давлением с последующей автоматической ликвидацией его темпом мягкости, не приводящим к срабатыванию тормозов;

- выполнение автоматической ступени торможения с поддержанием заданной величины давления (перекрыша с питанием);

- выполнение отпуска тормозов поездным давлением;

- контроль неплотности тормозной сети состава;

- контроль самопроизвольных срабатываний тормозов по цифровому индикатору;

- регулирование величин поездного давления и ступени торможения с пульта управления.

Оператор задает с пульта управления ЭБУ режимы работы УЗОТ и требуемые значения давлений (поездное давление и величина ступени торможения, например: 5,0 и 0,7). Величина превышения сверхзарядного давления над поездным давлением и давление продувки тормозной магистрали установлены при настройке УЗОТ.


4. Порядок опробования тормозов от УЗОТ – РМ

После формирования поезда для отправки, ДСП предъявляет поезд для технического обслуживания (ТО) и опробования тормозов от УЗОТ-Р.

Получив сообщение от ДСП о предъявлении поезда, оператор ПТО предъявляет по рации типа «Моторола» поезд к ТО и производству полного опробования тормозов осмотрщикам вагонов (на пульте управления УЗОТ-РМ нажата кнопка ВЫКЛ - «выключено»). При этом на выходе концевых кранов питательной колонки устанавливается давление 1,8 - 2,0 кгс/см2 необходимое для продувки ТМ в процессе соединения тормозных рукавов в поезде.

На рис. 5 отражён порядок опробования тормозов.

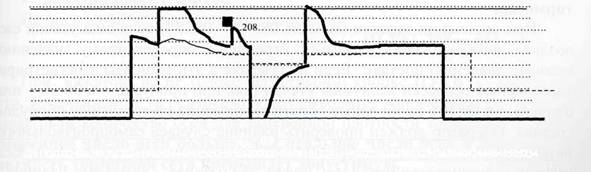

Рисунок 5 - Диаграмма подготовки тормозов поезда

4.1 Подключение к питательной колонке ТМ состава

Осмотрщики вагонов перед подключением состава к питательной колонке продувают колонку путем открытия концевого крана, подключают тормозную магистраль состава к питательной колонке и открывают концевые краны. При этом (момент 08 : 36 ) резко увеличится утечка сжатого воздуха, что отражается на диаграмме и что можно наблюдать при нажатой кнопке ПЛОТНОСТЬ на ПУ. В процессе соединения рукавов ТМ состава, происходит зарядка тормозов до давления продувки: 1,8 - 2,0 кгс/см2.

По окончании соединения тормозных рукавов перекрывается последний концевой кран хвостового вагона.

При предварительном соединении всех тормозных рукавов в составе головной осмотрщик вагонов продувает колонку, подключает состав к питательной колонке и открывает концевые краны (в тормозной магистрали установится давление продувки: 1,8 - 2,0 кгс/см ).

Затем хвостовой осмотрщик вагонов открывает последний концевой кран хвостового вагона состава, производит продувку тормозной магистрали поезда и сообщает оператору о наличии воздуха в хвосте состава.

4.2 Зарядка ТМ состава

После сообщения хвостового осмотрщика вагонов, что воздух проходит до хвоста поезда, оператор нажимает на пульте управления нужного пути кнопку 3 - «зарядка» (момент 08: 40). В результате этого происходит ускоренная зарядка тормозной системы поезда завышенным давлением с последующей автоматической ликвидацией его темпом мягкости, не приводящим к срабатыванию тормозов. Снижение производится до поездного давления, установленного переключателем (момент 08: 50). Темп ликвидации сверхзарядки 0,2 кгс/см2 за 80-100 секунд.

В момент окончания ликвидации сверхзарядки (момент 08: 52), тормоза состава полностью заряжены, давление в хвосте состава стабилизировалось.

Время зарядки тормозной системы в зависимости от длины обрабатываемого состава при соблюдении технологии составляет 8 - 20 минут.

Если давление на входе электропневматического блок будет ниже 6,5 кгс/см2, опробование тормозов производится от локомотива.


4.3 Проверка наличия случаев самопроизвольного срабатывания тормозов

При окончании зарядки (момент 08: 48 - 08: 54) величина утечки сжатого воздуха должна плавно снижаться, стремясь к определенному значению (поездному давлению поезда). Если на графике в эти моменты зарегистрированы характерные всплески величины утечки (как при продувке - в 08:55 - или при отпуске - в 09:10), необходимо обратить внимание на тормозное оборудование состава. Оператор должен проверить наличие случаев самопроизвольного срабатывания тормозов по цифровому индикатору пульта управления. Если на цифровом индикаторе появилась цифра два и более - возможно наличие неисправного прибора. Нужно учесть, что увеличение цифры на индикаторе более 2 и срабатывание тормозов в поезде возможно также и при просадке давления в ПМ.

Проверка возможна в режимах «зарядка» и «отпуск». Обнуление цифрового индикатора осуществляется автоматически при нажатии кнопок СТ и выкл.

Достоверно определить факт самопроизвольного срабатывания тормозов можно при условии отсутствия во время замеров переключений ТМ и тормозных приборов осмотрщиками, в противном случае индикатор показывает количество перекрытий ТМ осмотрщиками (всплески утечки на диаграмме показывают срабатывание тормозов при вмешательстве осмотрщиков).

4.4 Контроль плотности тормозной сети состава

После того, как давление в поезде стабилизировалось (нормальное зарядное 5,0 кгс/см2; 5,3 кгс/см2 - для поездов, имеющих вагоны на груженом режиме), хвостовой осмотрщик вагонов при помощи манометра с соединительным рукавом замеряет давление в хвосте поезда и, по достижении им величины при зарядном давлении:

4,8 -5,2 кгс.см или 5,3-5,5 кгс.см - давление в тормозной магистрали хвостового вагона должно быть при длине состава:

-  до 300 осей включительно - не менее 4,5 кгс/см или 5,0 кгс/см соответственно;

-  свыше 300 осей - не менее 4,3 кгс/см2. или 4,8 кгс/см2

При зарядном давлении на локомотиве 5,6-5,8 кгс/см2 - не менее 5,0 кгс/см .

Установившаяся величина утечки сжатого воздуха (к которой стремится линия утечки на временной диаграмме в конце процесса зарядки - момент 08:52) показывает неплотность тормозной сети - т.е. количество воздуха, необходимого для пополнения утечек воздуха через неплотности ТМ состава. В этот период времени оператор должен оценить неплотность ТМ состава по стрелочному индикатору на ПУ при нажатой кнопке ПЛОТНОСТЬ на пульте управления.

Для контроля плотности необходимо на БР:

•  нажать кнопку ПУТЬ;

•  нажать кнопку ЦИФРА.

На дисплее БР появится строка, например: (П У61-208ос nl).

При нажатой на БР (блоке регистрации) кнопке ПУТЬ - ввести номер пути. На дисплей БР (в режиме «Путь») выводится минимально допустимое по нормативам количество осей для замеренной плотности тормозной сети. Если замеренное число осей больше, чем реальное число осей в составе, то неплотность тормозной сети превышает допустимую.

Оценка неплотности ТМ производится по таблицам, в которых показаны ориентировочные соотношения длины состава и плотности ТМ, измеренной УЗОТ в условных единицах (мкА):


Таблица 1 -Для зарядного давления 5,0 кгс/см2

Число осей в составе. До 100 101-150 151-200 201-250 251-300 301-350 351-400
Неплотность тормозной сети: на индикаторе ПУ ЭБУ, мкА, не более 24,8 36 45 54 65,3 76,5 90
На индикаторе БР, мкА. 24,8 36 45 54 65,3 76,5 90
На индикаторе БР, осей. 100 150 200 250 300 350 400
На графике утечки клеток. 2,4 3,6 4,5 5,4 6,5 7,7 9,0

Таблица 2 - Для зарядного давления 5,3 кгс/см2

(при наличии в поезде вагонов на груженом режиме)
Число осей в составе. До 100 101-150 151-200

201-

250

251-300 301-350 351-400
Неплотность тормозной сети: На индикаторе ПУ ЭБУ, мкА, не более 27,5 40 50 60 72,5 85 100
На индикаторе БР, мкА. 27,5 40 50 60 72,5 85 100
На индикаторе БР, осей 100 150 200 250 300 350 400
На графике утечки, клеток 2,7 4,0 5,0 6,0 7,2 8,5 10,0

Осмотрщики вагонов заранее предупреждают оператора о наличии в поезде вагонов на груженом режиме.

Если показание индикатора больше указанного в таблице, то неплотность тормозной сети превышает допустимую. Оператор информирует об этом осмотрщиков вагонов, которые принимают меры к устранению утечек.

4.4.1 Отметка неплотность тормозной сети на ленте регистрации

Если неплотность не превышает допустимую, оператор делает отметку на временной диаграмме (отметка в момент 08:53), для чего на БР:

- нажать на кнопку ПУТЬ — включение режима контроля плотности;

- нажать кнопку ЦИФРА - включение контроля по пути №;

- нажать кнопку ПУСК - печать на ленте отметки контроля с указанием замеренной неплотности тормозной сети состава в осях.

При значении неплотности превышающей допускаемую, отметка на диаграмме делается после устранения утечек.

Замеренное число осей запоминается в области памяти БР, относящейся к активному в момент установки метки контроля пути. Позже, при печати копии справки ВУ-45 для состава, подготовленного на этом пути, среди данных указывается замеренное число осей.

Стирание памяти перед вводом новых данных по активному пути не обнуляет значение замеренного числа осей, поэтому при отсутствии контроля плотности ТМ данные будут заимствованы от предыдущего состава. Новое значение вводится в память при записи новой контрольной отметки неплотности.

4.5 Проверка целостности ТМ (отсутствие перекрытых концевых кранов между вагонами)

Для отражения на регистрирующей ленте целостности ТМ, хвостовой осмотрщик вагонов по команде оператора производит продувку тормозной магистрали открытием концевого крана хвостового вагона на 3 - 5 сек. (осмотрщик вагонов должен соблюдать правила ТБ). Тормозная волна приходит в голову состава и вызывает резкое (скачком) увеличение утечки воздуха в ТМ, что отражается на индикаторах блока и записывается на диаграммную ленту (момент 08:55). Стрелка стрелочного индикатора при нажатой кнопке ПЛОТНОСТЬ показывает увеличение утечки сжатого воздуха, а цифровой индикатор увеличивает свое показание на 1.

4.6 Проверка чувствительности тормозов к ступени торможения

Для этого оператор нажимает на ПУ нужного пути кнопку СТ - «Ступень» (момент 08:58) и сообщает об этом осмотрщикам вагонов. Давление в ТМ падает на величину, установленную переключателем выбора ступени торможения.

4.6.1 Проверка плотность тормозной сети состава при ступени торможения

Оператор производит проверку плотности тормозной сети состава при ступени торможения (без фиксирования на диаграммную ленту). Величина утечки на стрелочном индикаторе сначала падает до нуля, затем поднимается до определенной величины, которая характеризует неплотность тормозной сети состава в заторможенном состоянии. Значение неплотности при ступени торможения согласно Инструкции по эксплуатации тормозов ЦТ-ЦВ-ЦЛ-ВНИИЖТ/277 не должно превышать значение неплотности при зарядном давлении больше чем на 10 %.

Осмотрщики вагонов не ранее, чем через две минуты после сообщения оператора, обязаны проверить действие тормозов по всему составу у каждого вагона и убедиться в их нормальной работе на торможение по выходу штока тормозного цилиндра и прижатию колодок к поверхности катания колес.

Встретившись в середине состава, осмотрщики заполняют справку формы ВУ-45.

Головной осмотрщик узнает у хвостового осмотрщика данные о наличии и состоянии тормозов в хвостовой части, записывает в справке формы ВУ-45 номер сходного вагона, номер хвостового вагона, выход штока тормозного цилиндра у этого вагона. Переданные сведения хвостовой осмотрщик вагонов подтверждает росписью в справке ф. ВУ-45.

Заполнив справку, головной осмотрщик вагонов передает оператору по переносной рации данные, необходимые для распечатки копии справки ф. ВУ-45 на ленте регистрации и дает команду оператору на отпуск тормозов.

Для распечатки на ленте регистрации копии формы ВУ-45 оператор должен:

- Ввести номер пути: Нажать кнопку ПУТЬ: Ввести номер пути.

- Очистить память данных: Нажать кнопки Л+ЗАБОЙ.

- Ввести номер поезда:

Нажать кнопку ПОЕЗД — мигают точки;

Ввести номер с цифровой клавиатуры;

Нажать кнопку ПУСК для запоминания числа в памяти.

- Ввести номер локомотива: Нажать кнопку ЛОК-В - мигают точки; Ввести номер с цифровой клавиатуры;

Нажать кнопку ПУСК для запоминания числа в памяти.

- Ввести номер хвостового вагона: Нажать кнопку ХВ.В. - мигают точки; Ввести номер с цифровой клавиатуры;

Нажать кнопку Пуск для запоминания числа в памяти.

- Ввести количество осей в составе: Нажать кнопки ОСИ - мигают точки;

Ввести количество осей с цифровой клавиатуры;

Нажать кнопку ПУСК для запоминания числа в памяти.

- Ввести вес поезда:

Нажать кнопку ВЕС - мигают точки;

Ввести значение с цифровой клавиатуры;

Нажать кнопку ПУСК для запоминания числа в памяти.

- Ввести суммарное нажатие в поезде: Нажать кнопку СИЛА - мигают точки;

Сравнить суммарное нажатие с требуемым (если введен вес поезда) или ввести значение нажатия с цифровой клавиатуры;

Нажать кнопку ПУСК для запоминания числа памяти.

- Ввести количество ручных тормозных осей (РТО): Нажать кнопку РТО - мигают точки;

Ввести количество с цифровой клавиатуры;

Нажать кнопку ПУСК для запоминания числа в памяти.

- Ввести процент композиционных колодок (%КК): Нажать кнопку КК - мигают точки;

Ввести значение с цифровой клавиатуры;

Нажать кнопку ПУСК для запоминания числа в памяти.

- Распечатать копию справки на ленту регистрации:

Нажать кнопки Л+ПУСК - на ленте регистрации распечатываются введенные данные.

- Проконтролировать введенные данные справки ВУ-45 по ленте регистрации.

Копия справки формы ВУ-45 распечатывается справа от временной диаграммы в виде текстовой строки, например: пЗ п2759 л1415 х 66150707 о0664/048 в 1120 нО416 рО12 кЮО, где:

пЗ                        - номер пути (канала) блока регистрации УЗОТ-Р;

п2759                  - номер поезда;

л1415                  - номер локомотива;

х66150707         - номер хвостового вагона;

о064/048 - количество осей в поезде фактическое и замеренное (замеренное количество осей должно быть не больше фактического!); в1120        - вес поезда;

н О 416               - тормозное нажатие;

р О12                  - количество ручных тормозных осей;

к Ю О                 - процент композиционных колодок.

Перед обработкой нового состава необходимо очистить область памяти, относящуюся к данному пути, чтобы не было переноса данных от предыдущего состава. Пояснение:

Требуемое тормозное нажатие, выводимое на дисплей БР в режиме «СИЛА» для справки (нажать кнопку СИЛА), представляет собой величину, рассчитанную в зависимости от веса поезда, введенного оператором, с учетом тормозного коэффициента.

Фактическое нажатие (суммарное) может вводиться оператором как конечная сумма, либо может рассчитываться автоматически по данным, полученным от осмотрщиков вагонов или бригадиров комплексных бригад в виде числа осей того или иного нажатия.

В первом случае оператору необходимо (АКТИВНЫЙ ПУТЬ !):

- нажать кнопку СИЛА — мигают запятые;

- сравнить фактическое нажатие с требуемым (если введен вес поезда);

- ввести значение фактического нажатия с цифровой клавиатуры;

- нажать кнопку ПУСК для запоминания числа в памяти.

При расчете суммарного фактического нажатия необходимо (АКТИВНЫЙ ПУТЬ!):

- нажать кнопку БР1 для ввода данных от бригады 1 (осмотрщиков вагонов):

На дисплее появится строка: [ УсОО.О ОсООО ]

- ввести число выключенных осей (УсОО.О - усилие = 0), для чего:

- ввести число осей с цифровой клавиатуры;

- нажать кнопку ПУСК для запоминания числа в памяти;

- ввести число следующего нажатия (например: Ус 03.5 Ос 260), если осей данного нажатия нет, то нажать кнопку - ПУСК для ввода следующего нажатия или кнопку ЗАБОЙ, если необходимо повторить ввод предыдущего) и т.д.

Перебор нажатий применяется при расчете суммарного фактического; если поезд сборный, т.е. в поезде имеется груженый вагон или разнотипные вагоны (думпкар, рефрижераторный вагон и т.д.), кнопкой ПУСК или ЗАБОИ выбираем нажатие. Сведения о наличии в поезде разнотипных вагонов и величину расчетного нажатия предоставляют оператору осмотрщики вагонов.

При получении данных о нажатии от осмотрщика хвостового, головного отдельно, применяется кнопка БР1 и БР2 - нажать кнопку БР1 и нажать кнопку СИЛА, сравнить полученное суммарное нажатие с требуемым, повторить тоже БР2. Кнопка БРЗ не применяется. Оператор, для облегчения ввода информации СИЛА необходимо получать сведения о количестве вагонов данного нажатия по всему поезду от головного осмотрщика, при этом кнопку БР2 не применяют.

Величины нажатий выводятся на дисплей слева, а число осей - справа. Если осей данного нажатия в составе нет, в памяти остаются нули, которые не влияют на величину суммарного тормозного нажатия.

Тормозные нажатия на ось представляют собой стандартный ряд (см. справку ВУ-45), а нулевое нажатие - это число «выключенных» осей. Выбор требуемого тормозного нажатия выполняется кнопками ПУСК или ЗАБОЙ соответственно на увеличение и на уменьшение силы нажатия.

Перебор нажатий — циклический, т.е. после 15,0 тс следует 0 тс при увеличении и после 0 тс следует 15,0 тс при уменьшении.

В копии справки ВУ-45 выводится суммарное тормозное нажатие в поезде.

4.7 Проверка чувствительности тормозов к отпуску поездным давлением

Оператор ПТО, получив сообщение от осмотрщиков вагонов «Произвести отпуск тормозов», нажимает на пульте управления кнопку ОТП - «Отпуск» (момент 09:10) и сообщает об этом осмотрщикам вагонов. При этом давление в ТМ повышается до величины, установленной на переключателе выбора поездного давления (для порожних поездов 5,0 кгс/см).

Оба осмотрщика вагонов переходят на другую сторону состава и идут вдоль состава в головную и хвостовую части, проверяя при этом отпуск тормозов у каждого вагона по уходу штока тормозного цилиндра и отходу колодок от поверхности катания колес. Если отпуск тормозов прошел нормально во всем поезде, то поезд готов к отправлению (момент 09:16).

При выявлении несработанных на отпуск воздухораспределителей, не разрешается производить их отпуск вручную до выяснения причин не отпуска. Выявленные при опробовании тормозов неисправные воздухораспределитель должны быть заменены на исправные. Все выявленные неисправности тормозного оборудования на вагонах должны быть устранены и действие тормозов у этих вагонов вновь проверено.

Хвостовой осмотрщик, вернувшись к последнему вагону и убедившись в исправном состоянии тормозов и полном их отпуске, сообщает об этом головному осмотрщику. Об окончании испытания автотормозов головной осмотрщик вагонов докладывает оператору, который докладывает об окончании проверки тормозов от УЗОТ-Р ДСП. Поезд отключается от питающей колонки и подключается к локомотиву.

Получив сообщение от осмотрщиков об отключении поезда от питающей колонки, оператор нажимает кнопку ВЫКЛ (момент 09:40) на панели управления и давление на выходе концевого крана питающей колонки устанавливается 1,8 - 2,0 кгс/см2.


5. Сокращенное опробование тормозов в поезде, после произведенного полного опробования от УЗОТ-РМ

О заходе поездного локомотива под поезд оператор ПТО заранее предупреждает по двухсторонней парковой связи ОРВ. Подъезжая к составу машинист должен вспомогательным тормозом остановить локомотив на расстоянии 5 -10 м от первого вагона, помощник машиниста совместно с головным осмотрщиком вагонов обязан проверить работу автосцепного устройства первого вагона. По команде осмотрщика, машинист должен привести в движение локомотив и подъезжать к составу со скоростью не более 3-х км. в час, обеспечив плавность сцепления автосцепок

До соединения рукавов между локомотивом и первым вагоном осмотрщик-автоматчик обязан сообщить машинисту о наличии пассажирских вагонов, локомотивов и вагонов моторвагонного подвижного состава в составе грузового поезда, о загрузке грузовых вагонов в составе (груженые, порожние). Получив требуемую информацию, машинист обязан отрегулировать кран машиниста на величину зарядного давления. ТМ локомотива перед соединением с ТМ поезда должна быть продута установленным порядком, о чем осмотрщик делает отметку в справке ВУ-45.

Головной ОРВ до соединения автосцепок обязан проверить головную автосцепку шаблоном № 873р. Машинист совместно с осмотрщиком вагонов обязаны проверить правильность сцепления автосцепок по сигнальным отросткам замков и соединения рукавов, открытие концевых кранов между локомотивом и первым вагоном.

После прицепки поездного локомотива к составу, соединения рукавов, открытия концевых кранов между локомотивом и первым вагоном осмотрщики вагонов производят сокращенное опробование тормозов согласно требованиям инструкции № ЦТ-ЦВ-ЦЛ-ВНИИЖТ/277.

Осмотрщики вагонов и машинист обязаны перед опробованием проверить плотность тормозной сети поезда, целостность тормозной магистрали. Машинист совместно с головным ОРВ обязан проверить плотность тормозной сети поезда после ступени торможения при 4 положении ручки крана машиниста. Хвостовой осмотрщик вагонов должен проверить зарядное давление в магистрали хвостового вагона, а при длине грузового поезда более 100 осей произвести замер времени отпуска автотормозов двух хвостовых вагонов.

По окончании сокращенного опробования машинисту вручается справка ВУ-45, как при полном опробовании тормозов. После окончания опробования тормозов в поезде головной осмотрщик вагонов докладывает ДСП о готовности поезда к отправлению (рис. 6).

Справка формы ВУ-45 составляется под копирку в двух экземплярах. Подлинник справки передается машинисту локомотива, а копия сохраняется в книжке этих справок в течение семи суток у должностного лица, производившего опробование тормозов. Справку формы ВУ-45 машинист должен хранить до конца поездки и по прибытии в депо сдать вместе со скоростемерной лентой. Если производится смена локомотивных бригад без отцепки локомотива, то сменяющийся машинист обязан передать имеющуюся у него справку о тормозах принявшему локомотив машинисту. Последний на скоростемерной ленте, которую снимает сменяющийся машинист, делает пометку "Справку формы ВУ-45 на поезд №... получил от машиниста (фамилия, имя, отчество сдавшего машиниста), подпись получившего машиниста (фамилия, имя, отчество), наименование депо".


Заключение

На время эксплуатационной практики в ВЧД-4 ст. Петропавловск была

закреплена за инструктором производственного обучения Асмольским К.С, руководителем практики назначен осуществляющий общее руководство исполняющего обязанности главного инженера Иркибаева Е.Х.

В течение практики была на ознакомительной экскурсии в чётном и нечётном парках, изучала работу механизмов сортировочной горки. Так же ознакомилась с технической документацией и ремонтом оборудования на пунктах технического осмотра.


Библиографический список

1.  Инструкция по эксплуатации тормозов подвижного состава железных дорог № ЦТ-ЦВ-ЦЛ-ВНИИЖТ/277 от 1994г.

2.  Е. Х. Иркибаев «Структура управления вагонным депо» Методическая документация. Петропавловск 2005.

3.  А.С. Молотков. Конспект лекций по теме: «Опробывание тормозов от установки УЗОТ-РМ». Петропавловск 2007 г.


© 2011 Онлайн база рефератов, курсовых работ и дипломных работ.
