Лабораторная работа: Мотортестер MotoDoc II

Лабораторная работа: Мотортестер MotoDoc II

Кафедра Электротехники и Мехатроники

Отчет по лабораторной работе

на тему:

Мотортестер Motodoc II

Выполнил: студент группы ЗКС-358

Максимов М.А.

№ зачетки 082386

Проверил: Береснев А.Л.

Таганрог 2011


1. Мотортестер MOTODOC II

MotoDoc II предназначен для поиска неисправностей в различных системах автомобиля с бензиновым двигателем

Прибор позволяет диагностировать двигатель с механическим или электронным распределением энергии, т.е. с классической, электронной или микропроцессорной системой зажигания, а так же, двигатели, оборудованные как карбюратором, так и инжекторной системой впрыска.

Прибор не привязан к какой-либо конкретной марке и модели, что позволяет диагностировать практически все автомобили. Прибор подключается к компьютеру, управление прибором, режимами диагностики осуществляется при помощи специализированного программного обеспечения, входящего в комплект поставки.

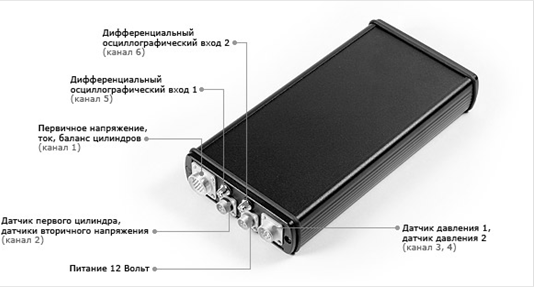

Рис.1

Мотортестер MotoDocII представляет собой отдельный блок, который подключается к сетевой карте компьютера. При помощи набора соединительных проводов и датчиков прибор подключается к электрическим цепям автомобиля.


Возможности

Диагностика системы зажигания:

определение состояния свечей и свечных проводов: нагары, обрывы, пробои;

определение режимов работы и неисправностей катушки зажигания: межвитковые замыкания, контроль правильности подключения, пробои;

диагностика коммутатора и датчика Холла;

просмотр характеристики работы центробежного регулятора: график зависимости угла опережения зажигания от оборотов, дефекты центробежного регулятора;

определение углов опережения зажигания без стробоскопа.

На рис.2 представлен пример осциллограмм первичного и вторичного напряжения.

http://autopribor.ru/obor/motodoc/pr_spark2.gif

Рис.2

Диагностика системы топливоподачи:

электрическая проверка топливных форсунок: межвитковые замыкания обмоток форсунок, длительность фазы впрыска и т.д.;

проверка работы датчиков: температуры, положения дроссельной заслонки, датчика кислорода и т.д.;

проверка работы исполнительных механизмов, например, регулятора холостых оборотов;

проверка работы бензонасоса;

возможность совместной работы.

Диагностика системы газораспределения:

измерение компрессии в динамике на заведенном двигателе;

определение правильности установки ремня газораспределения и фаз газораспределения;

контроль работы клапанов.

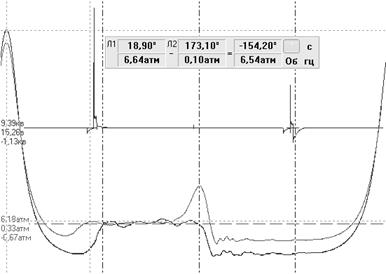

Осциллограмма динамической компрессии в цилиндре ДВС без поджига смеси изображена на рис.3

http://autopribor.ru/obor/motodoc/pr_pres2.gif

Рис.3

Диагностика других систем:

проверка работы генератора и системы зарядки аккумулятора;

проверка работы стартера;

проверка работы датчиков и исполнительных механизмов.

Дополнительные возможности:

возможность одновременного отображения 1, 2 и 4 каналов на экране;

достаточно продолжительный период времени записи информации (в режиме осциллографа длительность записи определяется объемом ОЗУ, а в режиме самописца - свободным объемом жесткого диска);

сохранение информации в базе данных с историей по каждому клиенту;

формирование и вывод на принтер отчетов о проделанной работе и найденных неисправностях.

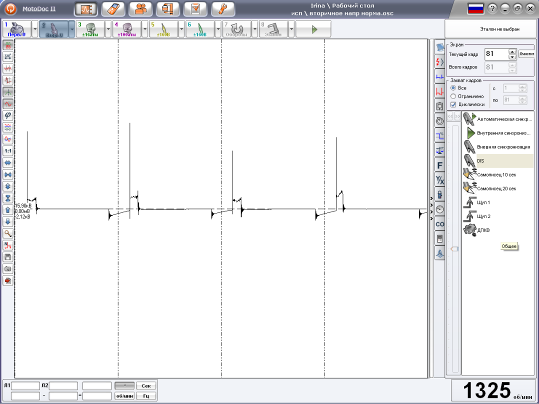

Представлен образец "правильного" сигнала на холостом ходу.

Рис.4 Образец "правильного" сигнала на холостом ходу

Напряжение пробоя между 12 и 14 кВ. Отклонения очень незначительны. Также нет существенных различий в значениях напряжения пробоя, начальной точки напряжения горения, уровне напряжения горения и его продолжительности. Уменьшающееся значение напряжения горения во всех цилиндрах обусловлено большим сопротивлением высоковольтных проводов, особенно провода, идущего от катушки зажигания к распределителю. Данная осциллограмма получена на автомобиле Hyundai Accent, в режиме стандартных установок с общим сопротивлением линии высоковольтных проводов приблизительно 20 кОм, уменьшающееся напряжение горения в данном случае не является неисправностью.

Представлен образец сигнала напряжения зажигания в начале разгона двигателя. Анализ осциллограммы показывает изменение значений напряжения пробоя, начальной точки напряжения горения и его продолжительности, а также появление шумов во время горения.

Максимальное значение напряжения горения 3,5 кВ, зазор между электродами во всех цилиндрах, давление сжатия и степень наполнения цилиндров одинаковы.

Все значения напряжения начала горения между 3 и 4 кВ, межэлектродные зазоры ионизированы.

Рис.5

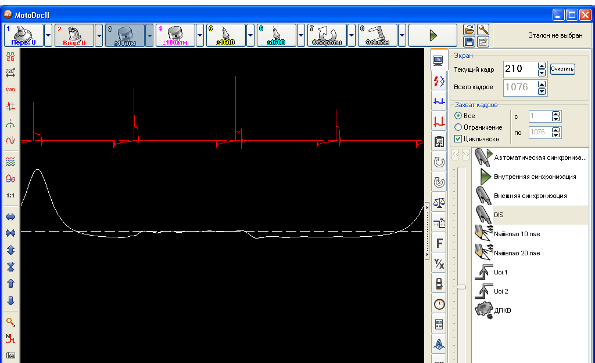

На рис.5 представлен образец сигнала первичного напряжения зажигания на холостом ходу.


Вывод по лабораторной работе

Уже с первого взгляда видно, что сигнал третьего и второго цилиндра заметно отличается от всех остальных. Это вызвано тем, что на свече имеется нагар, из-за которого происходит утечка напряжения в момент продолжительности искрового разряда. И по напряжению пробоя зазора свечи первого цилиндра можно судить о недостаточной компрессии в нем.

Описание графика давления в цилиндре.

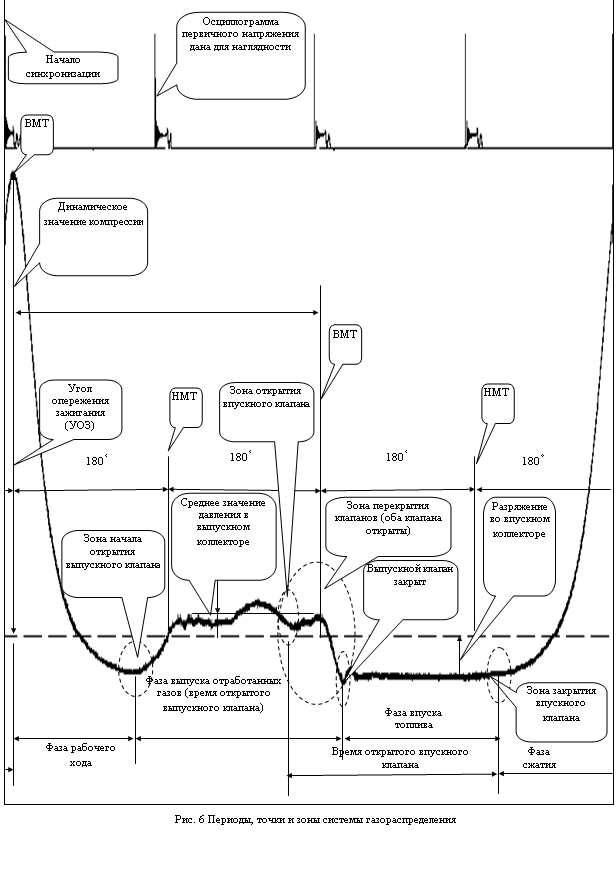

График, представленный на рис 6, демострирует диаграмму давления в цилиндре 4-х тактного двигателя без возникновения горения [7].

-  Когда поршень достигает верхней мертвой точки (ВМТ), то одновременно с этим достигается максимум компрессии в этом цилиндре. Точка максимума давления на графике однозначно идентифицирует ВМТ. Левая граница рис…. совпадает с началом импульса синхронизации, т.е. моментом возникновения искры в цилиндре, на высоковольтном проводе которого установлен датчик синхронизации. Разница между началом воспламенения и ВМТ - есть угол опережения зажигания (УОЗ).

-  Вторую верхнюю мертвую точку в фазе выпуска еще называют серединой зоны перекрытия клапанов. Зона перекрытия клапанов возникает в момент времени, когда в фазе выпуска впускной клапан открывается перед тем, как закроется выпускной, иными словами в тот момент, когда оба клапана открыты.



Момент открытия впускного и закрытия выпускного клапана отстоит от ВМТ на определенном расстоянии (например, ±20°для двигателя ЗМЗ-4062 - это справочная информация). Это значит, что впускной клапан открывается на 20° раньше ВМТ, а выпускной клапан закрывается на 20° позже ВМТ. На графике середину зоны перекрытия можно определить по началу спада давления после фазы выпуска.

На графике достоверно можно видеть только начало открытия и закрытия выпускного клапана. Начало открытия и закрытия впускного клапана определить трудно. Этот период можно лишь приблизительно оценить. Закрывается впускной клапан после НМТ. После закрытия начинается рост давления в цилиндре. Начало открытия впускного клапана можно видеть (приблизительно) на больших оборотах двигателя, когда четко обозначен режим продувки.

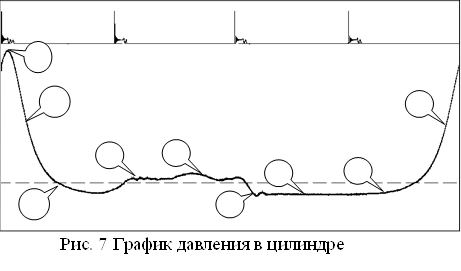

Ниже описаны явления, происходящие в цилиндре. На рис.7 представлен график давления в цилиндре, без воспламенения топлива.

А - Позиция готовности

·  Поршень завис в ВМТ.

·  Содержимое цилиндра сжато.

·  Оба клапана закрыты.

·  Искра уже была.



Б - Позиция мощности

·  Оба клапана остаются закрытыми.

·  Поршень быстро возобновляет движение

·  Скорость поршня достигает предельного значения в середине пути.

·  Скорость поршня быстро уменьшается в конце хода.

В - Позиция Вакуума 1

·  Оба клапана остаются закрытыми.

·  Давление в цилиндре упало и быстрое движение поршня вниз создало вакуум в цилиндре.

·  Выпускной клапан готов открыться.

Г - Позиция Начала выхлопа

·  Выпускной клапан открылся до НМТ.

·  Поршень зависает в НМТ.

Д - Позиция Выхлопа

·  Поршень быстро возобновил движение.

·  Поршень удаляет содержимое цилиндра через открытый выпускной клапан.

·  Скорость поршня достигает предельного значения в середине пути.

·  Скорость поршня быстро уменьшается в конце хода.

·  Открылся впускной клапан.

Е - Позиция установки в нуль

·  Поршень зависает в ВМТ.

·  Клапан Выхлопа закрылся.

·  Впускной клапан продолжает открываться.

Ж - Позиция впуска

·  Впускной клапан открылся.

·  Поршень быстро возобновил движение вниз.

·  Движение вниз поршня вовлекает воздух в цилиндр через открытый впускной клапан.

·  Движение поршня вниз создало вакуум в цилиндре (при прокрутке стартером определяется только при закрытой дроссельной заслонке).

·  Скорость поршня достигает предельного значения в середине пути.

·  Скорость поршня быстро уменьшается в конце хода.

З - Позиция Вакуума 2

·  Поршень зависает в НМТ.

·  Впускной клапан закрылся.

И - Позиция Сжатия

·  Оба клапана закрыты.

·  Поршень быстро возобновил движение.

·  Содержимое цилиндра сжимается поршнем.

·  Скорость поршня достигает предельного значения в середине пути.

·  Скорость поршня быстро уменьшается в конце хода.

неисправность автомобиль бензиновый двигатель

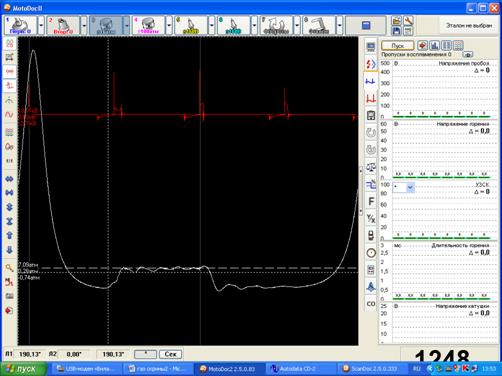

Рис.8

Вывод по лабораторной работе

Из данного нам графика давления в цилиндре на рис.8 видно, что ремень ГРМ установлен на зуб позже, давление в цилиндрах находится в норме. Направляющие клапанов в норме.
