КОНТРОЛЬНАЯ РАБОТА

ТЕМА: «Рассчет грузового плана проекта 1557» Сормовский»»

1. Данные о рейсе

Транспортно-эксплуатационные характеристики судна

Данные о парусности судна в грузу при осадке 3,75 м:

Расчет ходового времени производится по формуле:

Tx = S /V·24,                                                                            (1.1)

где S – расстояние между портами;

V – скорость хода судна.

Тх = 1500/9*24 =7,0 сут.

Расчет необходимых запасов на рейс произведем по следующим формулам:

– необходимое количество топлива определяем по формуле:

Pт = Kзт·q·tx,                                       (1.2)

где    Кзт – коэффициент запаса топлива Кзт = 1,1;

q – норма расхода топлива на ходу;

tx – время судна в ходу.

Рт = 1,1·5,64·7,0 = 43,4т

– запасы масла принимаем в количестве 5% от количества топлива:

Рм = 0.05·Рт,                                          (1.3)

Рм = 0,05·43,4 = 2,15 т

– запасы пресной воды определим по формуле:

Pв = q·Чэк·tx,                                           (1.4)

где q – количество воды приходящееся на одного человека экипажа в сутки;

Чэк – количество членов экипажа.

Рв= 0,1·15·7,0 = 10,5 т

Для исключения влияния свободных поверхностей жидкости заполним бортовую цистерну пресной воды вместимостью 10,9 т полностью.

Итого судно на отход будет иметь 10,5 т пресной воды.

Сумму всех запасов найдем по формуле:

Рзн=Рт+Рм+Рв,                                         (1.5)

Рзн = 43,4+2,15+10,5= 56,05т

К концу рейса остается 10% от суммарных запасов и плюс остаток пресной воды, которые находятся по формуле:

Рзк = 10·Рзн/100+DРв,                               (1.6)

где DРв – остаток пресной воды, который равен DРв = 10,9 – 10,5 = 0,4 т

Рзк = 10%·56,05 /100%+0,4 = 6,0т

Распределение грузов и запасов

Данные по грузовым помещениям судна

Запасы топлива размещаем в первую очередь в расходных цистернах, расположенных в районе машинно-котельного отделения (МКО), танках двойного дна и в последнюю очередь в топливно-балластных танках. Танки, как правило, заполняем полностью, чтобы исключить влияние свободной поверхности жидких грузов на остойчивость. Цистерны пресной воды заполняем полностью.

Расчёт положения центра тяжести принятых запасов производим в табличной форме.

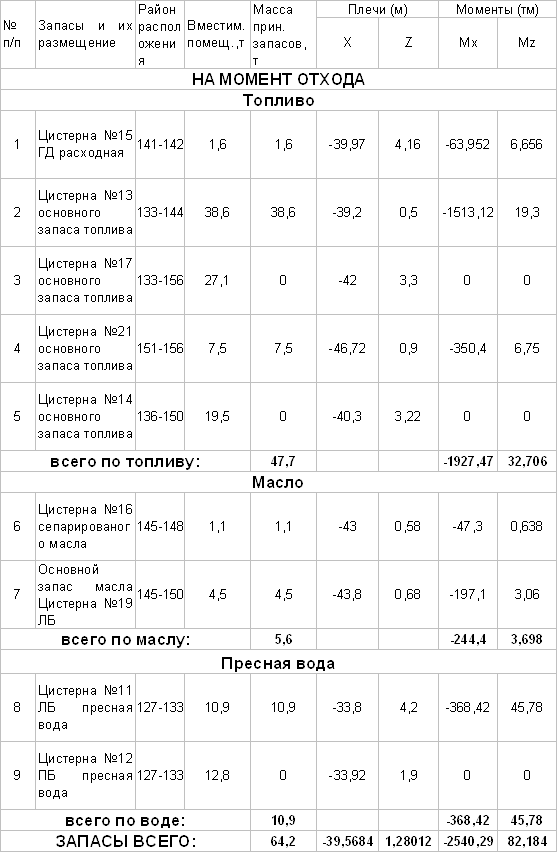

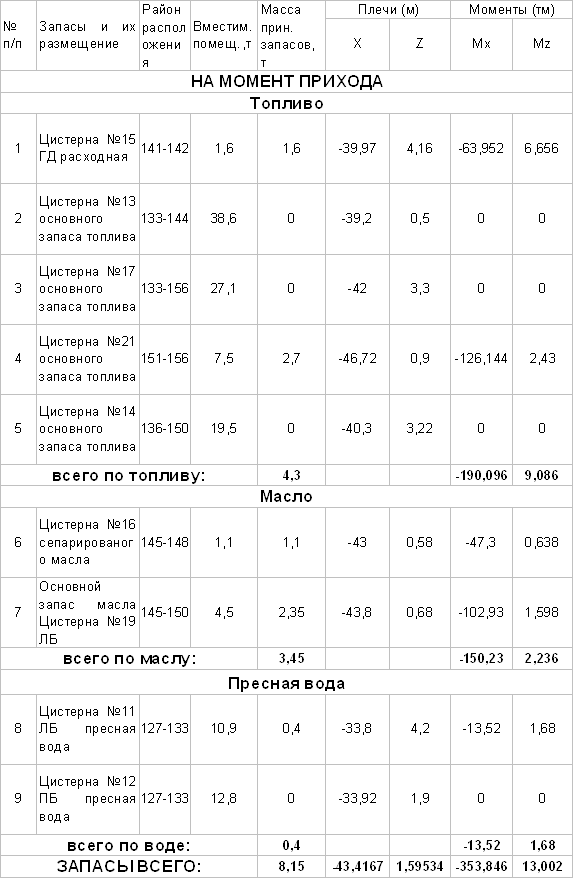

Таблица 1.1 – Распределение запасов

Данные о грузовых помещениях

При частичной загрузке трюмов (когда Z<Z1) аппликату центра объема Z по трюмам можно определить по формуле:

(1.7)

Где    Vi – объем, занятый грузом: Vi = Р ∙ ω, м3;

S – площадь трюма, м2;

Р – масса груза, т;

ω – удельный погрузочный объем груза, м3/т;

hдн− возвышение днища трюма над основной плоскостью, м.

Распределяем груз по трюмам, используя данные грузовых помещений

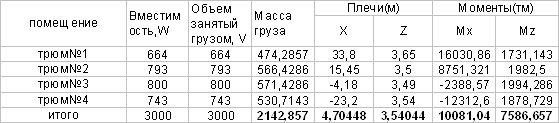

Таблица 1.2 – Распределение грузов

На основании выполненного распределения запасов и грузов составляем таблицу сводных данных и расчета водоизмещения с указанием координат центра тяжести судна. Эти расчеты представлены в таблице 3.5.

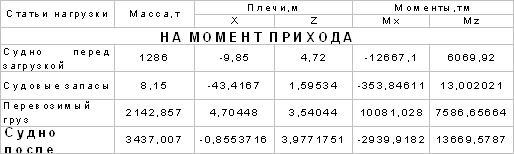

Таблица 1.3 – Расчет водоизмещения

Определяем параметры судна до приема балласта

После загрузки судно получило дифферент на нос. Рекомендуется иметь дифферент на корму в пределах от 0 до -0,5 м. Все судовые запасы находятся в кормoвой части судна, поэтому при движении судна расход судовых запасов приведёт к увеличению дифферента на нос. Кроме того, для уменьшения заливаемости судна при движении на встречном волнении необходимо иметь дифферент на корму. Однако необходимо помнить, что для судов проекта 1557 осадка кормой не должна превышать 4,1 м, иначе будет нарушено требование к высоте остаточного надводного борта при затоплении машинного отделения. Полученные расчеты дифферента удовлетворяют требованию, поскольку дифферент для начала рейса составляет 0,23 м на корму.

Расчет посадки и остойчивости судна на отход и приход выполняется по грузовой шкале и кривым элементов теоретического чертежа и дублируется расчетами по диаграмме осадок носом и кормой.

Расчет посадки судна по грузовой шкале и гидростатическим кривым представлен в таблице 1.4

Таблица 1.4

* Zm = Zc + r

Для дальнейших расчетов принимаем значения величин, полученные при расчетах по грузовой шкале и кривым элементов теоретического чертежа.

2. Составление грузового плана судна. Расчет остойчивости судна. Составление диаграмм статической и динамической остойчивости судна

Расчет начальной метацентрической высоты производится по формуле:

h = Zm – Zg, (2.1)

где Zm – аппликата метацентра;

Zg – апликата центра тяжести.

По формуле (2.1) произведем расчет начальной поперечной метацентрической высоты для начала рейса и конца рейса:

с) Рассчитываем поперечную метацентрическую высоту:

h1= Zm – Zg1 = 6,32 – 3,93 = 2,39 м

h2= Zm – Zg2 = 6,46 – 3,98 = 2,48 м

Рассчитаем исправленную поперечную метацентрическую высоту:

h1,2 = Zc1,2 + p1,2 – Zg1,2 (м), (2.2)

где Zg1,2 = Z + Δmh, м

Δmh – поправка к метацентрической высоте на учет влияния свободных поверхностей (выбирается из приложения 2).

Таблица 2.1 – расчет параметров начальной остойчивости:

Проверку остойчивости выполняем по материалам «информации по остойчивости судна» по допустимым метацентрическим высотам:

­  максимальное плечо L > 0,2 м при Qmax = 30 град;

­  угол заката Qзак > 60 град;

­  исправленная метацентрическая высота h > 0.15 м;

­  критерий погоды ДО > 1;

­  угол крена от действия постоянного ветра Q < 15 град;

­  критерий ускорения ДО > 1.

Построение диаграммы статической остойчивости

В «Информации об остойчивости судна для капитана» имеется универсальная диаграмма статической остойчивости, предложенная профессором Г.Е. Павленко, т.е. она представляет собой набор диаграмм статической остойчивости для различных водоизмещении судна в диапазоне от водоизмещения порожним до водоизмещения в полном грузу. При использовании универсальной диаграммы плечи статической остойчивости l находятся непосредственно по чертежу для значений D, h и Q. Диаграмма построена с учётом влияния свободной поверхности жидких грузов на остойчивость.

Исходными данными являются:

На отход: Водоизмещение судна D1=3493 т и поперечная метацентрическая высота с учётом поправки Dmh на влияние свободной поверхности жидких грузов h1=2,39 м.

На приход: Водоизмещение судна D2=3437 т и поперечная метацентрическая высота с учётом поправки Dmh на влияние свободной поверхности жидких грузов h1=2,47 м. Снятые плечи диаграммы статической остойчивости по метацентрической высоте и водоизмещению заносим в таблицу 1.6.

Диаграмма динамической остойчивости является интегральной кривой по отношению к диаграмме статической остойчивости. Для построения диаграммы динамической остойчивости в таблице производим расчёт плеч диаграммы динамической остойчивости. Диаграмма динамической остойчивости является интегральной кривой по отношению к диаграмме статической остойчивости.

Таблица 2.2 – Расчет диаграмм статической и динамической остойчивости

Строим диаграммы статической и динамической остойчивости

Проверка остойчивости по критерию погоды

Остойчивость судна по критерию погоды считается достаточной, если при наихудшем, в отношении остойчивости варианте нагрузки динамически приложенный кренящий момент от давления ветра Mv равен или меньше опрокидывающего момента Мс, т.е. если соблюдается условие Mv < Mc или К = Mc/MV ³ 1,0.

б) Расчёт амплитуды качки

Кроме этого по диаграмме статической и динамической остойчивости можно определить максимальный динамический угол крена Θmax дин, на который судно может накрениться под воздействием динамического кренящего момента, не опрокидываясь. На диаграмме динамической остойчивости этому углу соответствует абсцисса точки Т. Полученные результаты проверки остойчивости заносим в таблицу 3.2.

Таблица 3.2

3. Проверка продольной прочности корпуса

Для определения продольной прочности корпуса судна произведем расчет арифметической суммы масс дедвейта относительно миделя.

В таблице 4.1 представлен расчет суммы моментов масс дедвейта относительно миделя.

Проверка продольной прочности представлена в таблице 4.2.

Таблица 4.1

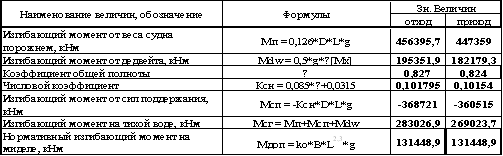

Таблица 4.2

Числовой коэффициент         ko = 0,0182 при прогибе (Мсг<0)

ko = 0,0205 при перегибе (Мсг>0)

Произведя проверку продольной прочности судна на тихой воде, приходим к выводу, что:

|Моб| > Мдоп

Определение количества разнородного генерального груза графическо-аналитическим способом при загрузке судна пр. 1557. Технология перевозки грузов

Вариант №1

Определение количества разнородного генерального груза графо-аналитическим способом показано на графике

В результате построений на графике, добиваемся того, чтобы грузоподъемность и грузовместимость судна использовались оптимальным образом, т.е., чтобы было взято в общем 3000 т. груза, который займет объем 4426 м3.
