Курсовая работа: Строительство 39-квартирной блок-секции

Курсовая работа: Строительство 39-квартирной блок-секции

Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

Ижевский Государственный Технический Университет

Кафедра «ТОЭС»

Курсовой проект

по дисциплине“Организация строительного производства”

Строительство 39-квартирной блок-секции

Выполнил: Дерюшева В.П.

Проверил:Кислякова Ю.Г.

Ижевск, 2007


Краткая характеристика производственных условий строительства

Объект – блок-секция 10-этажная 39-квартирная рядовая правая. Конструктивная схема здания – с поперечными и продольными несущими стенами с опиранием панелей перекрытий по контуру и трем сторонам.

План здания

Разрез здания


Инженерное оборудование:

-водопровод – хозяйственно-питьевой от городской сети;

-канализация – хозяйственно–бытовая в городскую сеть

водосток-внутренний;

-отопление - водяное центральное;

-вентиляция – естественная,из кухонь 9 и10 этажей - механическая;

-горячее водоснабжение – от внешней сети;

-электроснабжение осуществляется от внешних сетей напряжением 380/220В;

-устройство связи– радиотрансляция,коллективные телеантенны и телефонные вводы.

-лифт – пассажирский, грузоподъемностью 400кг.

-мусоропровод с приемными клапанами на каждом этаже;

Место и начало строительства – г. Свердловск, февраль 2007 года.

Определение нормативной продолжительности строительства объекта

Нормативная продолжительность определяется по СНиП 1.04.03-85* “Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений”.

Для жилого девятиэтажного панельного знания с общей площадью 2835м2:

Норма продолжительности строительства:

общая                                                       6 мес.

в т.ч. подготовительный период             1 мес.


Таблица 1. Нормы задела в строительстве.

Норма продолжительности

Нормы задела по месяцам,

% сметной стоимости

Общая

Подгото

витель-ного

периода

под-зем-ная чась над-зем-ная чась 1 2 3 4 5 6
6 1 1 3,5 8 20 43 76 91 100

Спецификация сборных элементов

Таблица 3.

№ п/п

Наименование

элемента

Ссылка на

каталог

Объем бетона в 1 элементе, м3(т) Масса одного элемента Количество Общий объем бетона, м3
1 2 3 4 5 6 7
1 Фундамент ленточный ФЛ 12.12-2 ГОСТ 13580-85 0,347 870 245 85
2 Фундаментный блок стеновой ФБС 12.5.3-т ГОСТ 13579-78 0,127 310 490 43
3 Площадка лестничная ЛПФ 31.13-5

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,526 1320 25 14
4 Марш лестничный 2ЛМФ 39.14.17-5

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,566 1420 40 25
5 Панель перекрытия многопуст. ПК60.35

Сборник 3.01.ЖГ-2.85

Том1,2,3

1,180 2950 217 257
6 Панель перекрытия многопуст. ПК45.26

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,730 1825 72 53
7 Панель перегородки гипсобет. ПГ24.30.8-5Г

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,490 660 180 35
8 Панель перегородки гипсобет. ПГ12.30.8-5Г

Сборник 3.01.ЖГ-2.85

Том1,2,3

0,270 375 67 18
9 Стеновая панель НР2-34.29.35-2

Сборник 3.01.ЖГ-2.85

Том1,2,3

1,79 2450 39 70
10 Стеновая панель НР1-30.29.35-2

Сборник 3.01.ЖГ-2.85

Том1,2,3

1,93 2550 57 110
11 Стеновая панель НР1-45.29.35-6БЛ

Сборник 3.01.ЖГ-2.85

Том1,2,3

2,63 3600 35 93
12

Блок оконный

ОС15-18Г

Сборник 3.01.ЖГ-2.85

Том1,2,3

- - 160 -
13

Блок дверной

ДН24-19П

ГОСТ 24698-81 - - 9 -
14

Блок дверной

ДГ21-9

ГОСТ 6629-88 - - 67 -

Календарный план строительства

Календарный план строительства разрабатывается по данным глав сводного сметного расчета стоимости строительства согласно результатам выполненной курсовой работы по экономике строительства и с учетом норм задела, взятых из СНиП 1.04.03-85*.

Таблица 4.

№ главы сводн. смет. расчета Наименование объектов, работ и затрат Полная сметная стоимость, тыс.руб. В т.ч. объем СМР, тыс.руб. Распределение объемов работ по периодам строительства (мес), тыс.руб.
8% 21% 43% 62% 98% 106%
1 2 3 4 5 6 7 8 9 10
1 Подготовка территории строительства 462,75   462,75

2 Основые объекты строительства 46274,72 805,9   9717,69 10180,44 8792,2 6687,96 3701,98

4 Объекты энергетического хозяйства 6,56   6,56

5 Объекты транспортного хозяйства и связи 46,55   46,55

6 Наружные сети и сооружения 75,52   75,52

7 Благоустройство и озеленение 2313,74             11,95

8 Временные здания и сооружения 488,21   488,21
9 Прочие работы и затраты 4221,27 1,05 337,7 548,77 928,68 802,04 1519,66 337,7
        596,46 9723,9 10187,87 8800,8 6697,94 3724,99

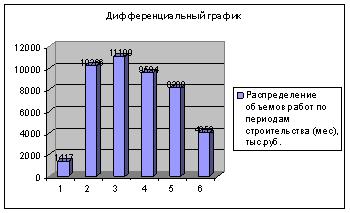

Объемы строительно-монтажных работ Qсрсмр=7441.06 тыс.руб.-средний Qмахсмр=11109.12 тыс.руб.-максимальный объемы работ по периодам строительства в месяц

Коэффициент оптимальности: КОПТ = QмахСМР/QсрСМР= 11109.12 / 7441.06 = 1.4


Ведомость исходных данных комплексного укрупненного сетевого графика строительства объекта

Ведомость исходных данных приведена в приложении 1.

Выбор методов производства работ

Кран выбирают в зависимости от габаритов зданий и сооружений; массы и размеров монтируемых элементов; объема работ, условий строительства; наличия электроэнергии и др.

Выбор ведут в следующем порядке: определение типа монтажного крана; выбор крана по основным параметрам; обоснование выбора крана технико-экономическими параметрами.

Тип монтажного крана определяется в зависимости от габаритов здания: для многоэтажных зданий применяются башенные краны, для малоэтажных – самоходные стреловые краны.

Башенные краны выбирают из трех параметров: грузоподъемности, вылет крюка и высоты подъема крюка.

Определяем высоту подъема крюка над уровнем стоянки башенного крана по формуле:

где    Hзд=30,63м – высота здания при монтаже стеновых панелей.

hзап=1 м – запас по высоте для обеспечения безопасности монтажа;

hэл=3,0 м – высота элемента, монтируемого на самой высокой точке;

hстроп=4,2 м – высота строповочного приспособления.


Рис. 1. Схема определения монтажных характеристик башенного крана

Вылет стрелы определяется по формуле:

Lтр = а/2 + b + с

где: а – ширина кранового пути;

b – расстояние от кранового пути до наиболее выступающей части здания;

с – расстояние от центра тяжести монтируемого элемента до выступающей части здания со стороны крана.

Расстояние от оси вращения крана до ближайшей выступающей части здания должно быть на 0,75 м больше радиуса габарита нижней части крана и на 0,5 м больше радиуса габарита верхней части.

Требуемая грузоподъемность крана:

Q=Qэл+Qпр+Qгр.захв


где Qэл=3,6 т-вес элемента;

Qnp=0,1 т- вес монтажных приспособлений;

Qгр.захв =1,1 т- вес грузозахватных приспособлений (траверсы).

Q=3,6+0,1+1,1=4,8 т

Руководствуясь этими параметрами, выбираем кран марки крана КБ-674 и, как вариант, кран марки МКС-7-25. Производим экономическое сравнение выбранных башенных кранов по величине удельных приведенных затрат на 1 т смонтированных конструкций. Удельные приведенные затраты вычисляются по формуле:

,

где    Се – себестоимость монтажа 1 т конструкций, руб./т;

Ен – нормативный коэффициент экономической эффективности капитальных вложений, принимаемый равным 0,15;

Куд – удельные капитальные вложения, руб./т.

Себестоимость монтажа 1 т конструкций определяется следующим образом:

,

где    1,08 – коэффициент накладных расходов на затраты по эксплуатации машин;

Смаш.-см. – себестоимость машино-смены крана, руб.;

1,5 – коэффициент накладных расходов на зарплату;

Σ Зср – средняя заработная плата рабочих в смену, занятых на монтаже конструкций, сварке, заделке их стыков, руб.;

Пн.см. – нормативная сменная эксплуатационная производительность крана на монтаже конструкций потока, т/см.;

Сп – затраты на подготовительные работы, руб.;

m – число звеньев подкрановых путей;

Р – общая масса элементов в потоке, т.

Величина нормативной сменной производительности:

,

где nсм – количество машино-смен крана для монтажа конструкций потока.

Удельные капитальные вложения:

,

где    Си.р. - инвентарно-расчетная стоимость крана;

tсм – продолжительность смены, принимаемая равной 8 ч;

Тгод – продолжительность работы крана в году, ч.

Экономическое сравнение кранов производим по монтажу потока плит перекрытия.

Следовательно

Определяем удельные приведенные затраты для крана КБ-674.

Определяем удельные приведенные затраты для крана МКС-7-25

Принимаем вариант с минимальной величиной удельных приведенных затрат, поэтому выбор делаем в пользу крана КБ-674 со следующими техническими характеристиками:

Грузоподъемность:

максимальная – 25т;

на наибольшем вылете – 10т;

Высота подъема максимальная – 46м;

Вылет:

максимальный – 35м;

минимальный – 4м;

База крана – 7,5м.

Длина подкрановых путей:

Lп.п.= lкр +Hкр+2lтор.+2lтуп.,

Где lкр. =30м расстояние между крайними стоянками крана;

Hкр= 7,5м-база крана; lтор=1,5м-тормозной путь; lтуп=0,5м-расстояние от рельсов до тупиков.

Lп.п.=30+7,5+2x1,5+2x0,5=43,5м

Принимаем длину подкрановых путей кратно 6,25м, следовательно Lп.п.=50м

Опасные зоны крана (СНиП 1.04.2001 “Техника безопасности в строительстве”):

1. Монтажная зона-пространство, где возможно падение груза при установке и закреплении элементов=контур здания + 7м (при Hзд. больше 20м)

2. Зона обслуживания краном - зона в пределах линии, описываемой краном.

3. Зона перемещения груза=38м – максимальный рабочий вылет стрелы + половина длины самого длинного перемещаемого груза.

4.Опасная зона работы крана:

где Rmax. =35м - максимальный рабочий вылет стрелы крана;

lmax =6м - длина самого длинного перемещаемого груза;

lбез. = 5м - дополнительное расстояние для безопасной работы

Построение сетевого графика

Задачей организации строительного производства является обеспечение строительства объекта в оптимальные сроки при высоком качестве работ и минимальных затратах труда, материальных ресурсах и денежных средств.

Организация производства базируется на системе действующих ЕНиРов, СНИПов, в составе которых важную роль играют производственные нормы, сметные нормы, нормы продолжительности строительства, нормы заделов, позволяющие обоснованно концентрировать ресурсы, правильно планировать объемы работ, производительность труда, обеспечивать ускорение вводов в действие объектов.

Расчет сетевого графика

К расчету сетевого графика можно приступать после определения продолжительности работ. Последовательность расчета сетевого графика:

1. Назначение технологических зависимостей между работами по условиям технологии производства работ;

2. Определение расчетных зависимостей между отдельными работами;

3. Определение временных параметров работ (прямой и обратный ход расчета, определение резервов времени).

Полученная расчетом проектная продолжительность монтажа не должна превышать нормативной.

Рассчитанный сетевой график строят в масштабе времени, руководствуясь данными календаря.

Продолжительность работы определяется по формуле:

где n- количество рабочих в бригаде;

- количество бригад;

- норма времени.

Построение графика потребности в рабочих кадрах

График потребности в рабочих кадрах, вычерчивается под сетевым графиком в осях: продолжительность - численность рабочих в том же масштабе, что и сетевой график. Критерием оптимальности графика потребности в рабочих кадрах является коэффициент неравномерности , который определяется следующим образом:

где  - наибольшее количество рабочих;

 - среднесписочное количество рабочих, вычисляется по формуле:


Разработка графика потребности в строительных машинах

График потребности в строительных машинах составляется на основе сетевого графика и ведомости данных к нему.

Монтаж конструкций здания, устройство фундамента, монтаж остальных сборных железобетонных элементов производится с помощью башенного крана КБ-674А. Его данные и технические характеристики см. раздел “Технология строительства”.

Для производства сварочных работ используется сварочный аппарат для дуговой сварки СТШ-250 (СТШ-500).

Для производства кровельных работ применяются следующие машины и механизмы:

башенный кран КБ-674А (для производства кровельных работ высотной части здания, для подъема материалов и оборудования, необходимых для производства кровельных работ);

компрессоры для подачи сжатого воздуха;

форсунки-распылители для нанесения мастики на основание;

машина для подогрева, перемешивания и подачи мастик на кровлю СО-100А;

машина для удаления воды с основания кровли СО-106;

машина для сушки основания кровли СО-107.

автогудронатор на базе автомобиля ЗИЛ-130.

Для устройства цементной стяжки при устройстве кровли в здании применяются растворонасос СО-10.

Малярные составы наносятся при помощи электрокраскопультов СО-61

При выполнении штукатурных работ используется растворонасос СО-10


Разработка объектного стройгенплана

Расчет потребности во временных зданиях санитарно-бытового и административного назначения

Требуемые (расчетные) площади по этим видам зданий определяются по формуле:

Sтр=Sн*N,

где Sн- нормативный показатель площади для каждого вида зданий;

N- расчетная численность обслуживаемого контингента по данному виду здания.

Контингент стройки в целом — это все работающие: рабочие, ИТР, служащие и младший обслуживающий персонал (МОП). Численность рабочих на строительной площадке устанавливают на основании графика потребности в рабочих кадрах. При этом необходимо обязательно учитывать коэффициент сменности работ. Нормативные показатели для определения потребности во временных зданиях принимаются по методическим указаниям.

Таблица 7. Временные здания

№ п.п. Наименование зданий Расчетная обслуживае-мая численность, чел. Норма на 1 чел., м2 Расчетная площадь, м2 Шифр типового проекта здания Размеры в плане, м Кол-во зданий Принятая по проекту площадь, м2
1 2 3 4 5 6 7 8 9
  Административные
1 Контора 6 4 24 ВК 3х9 1 27
2 Диспетчерская 3 7 21 УТС 420-01 2,7 х 9,0 1 24,3
  Бытовые
3 Гардеробная с душев.2 64 0,6 38,4 УТС 420-04-21 2,7х6 3 48,6
4 Столовая 45 1,2 24,3   12,1х6,3 1 24,3
5 Туалет мужской 22 0,13 2,9   1,5 х 2,0 1 3
6 Туалет женский 10 0,13 1,3   1,5 х 1,5 1 2,3

Расчет площадей складов и навесов

Расчеты площадей складов для полной номенклатуры материалов, необходимых для строительства, определяют в случаях, когда строительная площадка имеет ограниченные размеры и необходима проверка и обоснование материальных ресурсов. Площади закрытых складов и навесов F, рассчитывают в зависимости от годовых объемов СМР по объекту:

,

где - годовой объем СМР по объекту, млн.руб.

- удельная норма площади на 1 млн.руб.

- коэффициент, учитывающий изменение сметной стоимости строительства в зависимости от района строительства.

Таблица 8. Закрытые склады

№ п.п. Наименование зданий Годовой объем СМР по проекту, млн.руб. Норма на 1 млн.руб. СМР, м2 Расчетная площадь, м2 Размеры в плане по проекту, м2 Кол-во зданий Тип склада (конструктивный характер)
1 2 3 4 5 6 7 9
1 Склад материально-технический отапливаемый 0,248 12 3 2,7 х 6,0 1 контейнерный
2 Склад материально-технический неотапливаемый 0,248 15 3,7 2,7 х 2,5 1 индивид.
3 Навес для хранения гидроизоляционных материалов, облицовочных плиток, гипсовых перегородок 0,248 24 6 2,7 х 2,5 1 индивид.

Таблица 9. Открытые склады

№ п.п. Наименование материалов и изделий Кол-во материа-лов, необ-ходимое Суточный расход Принятый запас в ед. изм. Норматив-ный запас, дн. Норма склада на ед. изм., м2 Расчетная площадь, м2 Принятая площадь, м2
1 2 4 5 6 7 8 9 10
1 Стеновые панели 675 12,7 18,2 5 2,5 134 140
2

Плиты перекрытий и

покрытия

264,2 5 7,2 5 2 72 80
3 Лестничные марши и 32,2 0,6 0,9 5 2,5 11,3 12
  площадки
4 Панели перегородок 63,7 1,2 1,7 5 2,5 21,3 22
    Sобщ, м2= 254

Расчет потребности в водоснабжении

При разработке стройгенплана решаем вопросы снабжения стройки водой для производственных и технологических нужд, хозяйственно-питьевых, пожаротушения. Проектируем водопроводные системы объединенными, удовлетворяющими одновременно все нужды за исключением пожарного.

Временное водоснабжение стройплощадки осуществляем от действующих водопроводов.

Потребность строительства в воде зависит от годового объема строительно-монтажных работ и размеров территории стройплощадки.

Для получения данных по расходу воды при проектировании систем временного водоснабжения стройплощадки учитываем потребности в воде каждого отдельного потребителя. Сводим в таблицу подсчеты общих расходов воды, как по всем потребителям, так и по каждой их группе (производственные нужды (машины и оборудование), технологические нужды, санитарно-бытовые нужды).

По каждой группе выбираем тех потребителей, которые требуют максимального расхода воды в л/с с учетом коэффициентов часовой неравномерности. Максимальный расход воды определяем на основе анализа графика производства работ по объекту с целью установления одновременности работы потребителей воды.

Суммарный расход воды Q общ., л/с:

Q общ. = Q пр + Q тех. + Q хоз. + Q пож.,

где Qпр., Q тех., Q хоз., Q пож. — соответственно расходы воды на производственные, технологические, хозяйственно-бытовые и противопожарные цели, л/ с.

Расчетный секундный расход воды в л/с для строительной площадки определяется по формулам:

на производственные нужды

на технологические нужды



на хозяйственно-питьевые нужды

где М — количество машин и оборудования;

q 1 — удельный расход воды на соответствующий измеритель;

k 1 — коэффициент часовой неравномерности потребления воды

на обслуживание машин и оборудования (k1 = 1,5);

n — количество часов работы, к которым отнесен расход воды;

Vр — объем строительных работ, потребляющих воду;

q 2 — удельный расход воды на единицу объема;

k 2 — коэффициент часовой неравномерности потребления воды

(k2 = 1,5 при строительных работах, k2 = 1,25 при приготовлении бетонов и растворов);

N1 — количество работающих в максимальную смену, чел.;

q 3 — удельный расход на работающего в смену;

Минимальный расход воды для противопожарных целей определяем из расчета одновременного действия двух струй из гидрантов по 5 л /с на каждую струю, т.е.:

Q пож. = 5 • 2 = 10 л /с.(площадь застройки до 10 га)

Расчет потребности в водоснабжении ведется с использованием методических указаний.

Расчет потребности в водоснабжении приведен в таблице 10.


Таблица 10. Потребность в водоснабжении

№ п.п. Потребитель Ед. изм. Кол-во, n Удельный расход воды (q), л Коэффициент часовой нера-вномерности водопотребления (k) Число часов водопотре-бления в сутки (t) Расход воды,л/сек
Q= q*k*n

t*3600

1 2 3 4 5 6 7 8
  Производственные нужды           0,27
1 Бульдозер Д-42 маш.-час 16 40 1,5 8 0,03
2 Экскаватор ЭО-4121 маш.-час 60 15 1,5 16 0,02
3 Трубоукладчик Д-150Б маш.-час 280 15 1,5 16 0,11
4 Каток ДУ-35А маш.-час 280 15 1,5 16 0,11
  Технологические нужды           1,81
5 Приготовление терраццевого раствора маш.-час 224 200 1,5 16 1,17
6 Штукатурные работы м2 2295 7 1,5 16 0,42
7 Малярные работы м2 7497 1 1,5 16 0,2
8 Посадка деревьев 1 дерево 15 60 1,5 16 0,02
  Хозяйственно-питьевые нужды           0,01
9 Работающие чел. 38 5 1,5 16 0,01
10 Противопожарные нужды           10
Q общ.= 12,08

Расчет потребности во временном электроснабжении

Электроснабжение строительной площадки осуществляется от стационарных источников электроэнергии воздушными или кабельными линиями с использованием трансформаторов. Электроэнергия на стройплощадке расходуется: на производственные (технологические) нужды (электросварка, подогрев строительных материалов и т.п.); на питание электродвигателей машин, механизмов и установок;на освещение (внутреннее — помещений; наружное — стройплощадки в целом).

Общая потребность в электроэнергии стройплощадки может быть установлена в виде мощности общей трансформаторной подстанции в кВт.

Требуемая мощность трансформатора рассчитывается по формуле:

где 1,1 — коэффициент, учитывающий потери мощности в сети;

Рс — силовая мощность машины или установки, к • Вт;

Рт — требуемая мощность на технологические нужды, к • Вт;

Ро.в. — требуемая мощность на внутреннее освещение помещений, к • Вт;

Ро.н. — требуемая мощность на наружное освещение, к • Вт;

К1, К2, К3, К4 — коэффициенты спроса, зависящие от потребителей (для числа электродвигателей до 5 шт. К1 = 0,6; 6-8 шт. — К1 = 0,5; 8 шт.- К1 = 0,4); для технологических потребителей в среднем К2 = 0,4; для внутреннего освещения К3 = 0,8; для наружного освещения К4 = 0,9; cosj — коэффициент мощности.

Суммарная потребность в мощности на освещение, кВт, подсчитывается на основе площадей, зданий и открытых площадок м2, и норм мощности, Вт, электроэнергии на 1 м2.

Коэффициент мощности ((cosj) в среднем равен 0,7 — для электродвигателей и для технологических потребителей (электросварка, прогрев и т.д.) равен 0,8).

Расчеты требуемой мощности представлены в таблице 11.


Таблица 11. Потребность в электроснабжении

№ п.п. Потребители электроснабжения Ед. изм. Кол-во Удельная мощность на ед. изм., кВт Коэффи-циент спроса, К Коэффи-циент мощности, cosφ Транспор-тная мощность Р, кВт
1 2 3 4 5 6 7 8
  Силовые токоприемники,
  электродвигатели
1 Кран КБ-674А шт. 1 321 0,2 0,5 128,4
2 Растворонасос Со10 шт. 1 2 0,5 0,6 1,7
1 2 3 4 5 6 7 8
3 Бетоносмеситель шт. 1 6 0,15 0,6 1,5
4 Электросварочные апппараты шт. 1 15 0,35 0,4 13,1
5 Краскопульты шт. 6 0,5 0,15 0,6 0,8
  Освещение внутреннее
8 Административные, бытовые м2 107,35 0,015 0,3 1 0,5
  помещения
9 Уборные м2 5,3 0,003 0,3 1 0
10 Склады закрытые м2 27,95 0,015 0,35 1 0,1
11 Навесы м2 21,2 0,003 0,35 1 0,02
  Освещение наружное
12 Зона производства механизированых 100 м2 5,49 0,08 1 1 0,44
  земляных работ
13 Главные проходы и проезды 100 м2 4,75 0,5 1 1 2,38
14 Второстепенные проходы и проезды 100 м2 0,31 0,25 1 1 0,08
16 Охранное освещение территории 100 м2 80,6 0,015 1 1 1,21
  строительства
  Итого:           179,63

Обоснование стройгенплана

При проектировании строительной площадки учтены требования СНиП 1.04.2001

В юго-западной и западной части строительной площадки располагаются контора, диспетчерские, закрытые склады, гардеробные, помещение для сушки, туалеты и т.д. Расстояние от наиболее удаленного рабочего места до туалетов не превышает 200 м., разрешенных нормами.

Закрытые склады расположены к западу от строящегося здания, находящегося в центральной части стройплощадки, в пределах рабочей зоны крана.

Рельсовые пути крана находятся также к востоку от строящегося объекта.

Опасные зоны крана (СНиП 1.04.2001 “Техника безопасности в строительстве”):

1. Монтажная зона-пространство, где возможно падение груза при установке и закреплении элементов = контур здания + 7м (при Hзд. больше 20м)

2. Зона обслуживания краном - зона в пределах линии, описываемой краном.

3. Зона перемещения груза=38м – максимальный рабочий вылет стрелы + половина длины самого длинного перемещаемого груза.

4.Опасная зона работы крана:

где Rmax. =35м - максимальный рабочий вылет стрелы крана;

lmax =6м - длина самого длинного перемещаемого груза;

lбез. = 5м - дополнительное расстояние для безопасной работы

Месторасположение административно-бытовых зданий выбрано с учетом «розы ветров» с целью уменьшения неблагоприятного влияния процессов, в ходе которых происходит выделение пыли, вредных паров и газов.

Покрытие временных дорог – щебень. Ширина дороги – 3,5 м, в местах уширения – 6 м. Минимальная длина уширения составляет 12 м. Радиусы закругления – 12 м. Для обеспечения безопасного прохода устроены пешеходные дорожки из щебня шириной 1 м. Минимальное расстояние между дорогой и складской площадкой – 1,5 м. Расстояние между дорогой и осью подкрановых путей составляет 10 м. Административно-бытовые здания, закрытые склады и навес расположены за пределами опасной зоны. В целях противопожарной безопасности на территории строительной площадки предусмотрены 2 гидранта, удаленные от здания не более чем на 50 м. Один из гидрантов непосредственно находится в колодце магистрального водопровода.

Расчет технико-экономических показателей

Нормативная продолжительность строительства – 6 мес.

Проектная продолжительность строительства – 6 мес.

Базовая сметная стоимость строительства в ценах 1984 г.:

всего 748317 руб.;

в том числе СМР – 650422 руб.

Перевод в базовую сметную стоимость за счет усредненных 70 из цен 1984 г. - в цены 2007.

всего – 52382190руб.;

в том числе СМР – 45529540 руб.

Нормативные трудозатраты на строительство объекта – 2252.4 чел.-дн.

Проектные трудозатраты на строительство объекта –2700.4. чел.-дн.

Строительный объем здания – 21375 м3.

Удельные трудозатраты на 1 м3 – 0,11 чел.-дн.

Удельные трудозатраты на 1 м2 – 0,49 чел.-дн.

Выработка:


где    QСМР=650422 руб. – стоимость СМР по итогу сводного сметного расчета; Σg=2716,51 чел.-дн. – сумма проектных трудозатрат.

Энерговооруженность труда:

где    ΣNприв.=49,51 кВт – сумма приведенных мощностей строительных машин, принимаемых по графику потребности в строительных машинах;

Rср. = 16 – среднесуточная численность рабочих, занятых на выполнении СМР (определяется по графику потребности в рабочих кадрах);

1,35 – коэффициент мощности неучтенных средств малой механизации.

Экономический эффект от сокращения продолжительности строительства определяем по формуле:

,

где 0,5 – условно-постоянная доля накладных расходов;

НР – норма накладных расходов, %;

КНР – коэффициент, учитывающий накладные расходы:

,


КПН – коэффициент, учитывающий плановые накопления:

,

ПН – норма плановых накоплений, %;

QСМР – сметная стоимость СМР, тыс.руб.;

Тп – проектная продолжительность строительства;

Тн – нормативная продолжительность строительства.

,

,

Коэффициент использования территории стройплощадки:

где SЗиС=1830 м2 - суммарная площадь зданий и сооружений на стройплощадке;

Sдоп=4384 м2 - суммарная площадь временных дорог, крана и дополнительных приспособлений к нему на стройплощадке;

Sпл.=10708 м2 - площадь


Список литературы курсового проекта

1.         ЕНиР. Сборник Е2. Земляные работы. – М.:Стройиздат,

2.         ЕНиР. Сборник Е3. Каменные работы. – М.: Прейскурантиздат,

3.         ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций. – М.:Стройиздат,

4.         ЕНиР. Сборник Е6. Плотничные и столярные работы в зданиях и сооружениях. – М.:Стройиздат,

5.         ЕНиР. Сборник Е7. Кровельные работы. – М., Прейскурантиздат,

6.         ЕНиР. Сборник Е8. Отделочные работы. – М.:Стройиздат,

7.         ЕНиР. Сборник Е9. Сооружение систем теплоснабжения, водоснабжения, газоснабжения и канализации. Вып. 2. Наружные сети и сооружения. – М.: Прейскурантиздат,

8.         ЕНиР. Сборник Е11. Изоляционные работы. – М.:Стройиздат,

9.         ЕНиР. Сборник Е17. Строительство автомобильных дорог. – М.: Прейскурантиздат,

10.      ЕНиР. Сборник Е19. Устройство полов. – М.: Прейскурантиздат,

11.      ЕНиР. Сборник Е23. Электромонтажные работы. Вып. 4. Кабельные линии электропередачи – М.: Прейскурантиздат,

12.      ЕНиР. Сборник Е24. Монтаж сооружений связи. Вып. 1. Кабельные линии связи – М.: Прейскурантиздат,

13.      ЕНиР. Сборник Е35. Монтаж и демонтаж строительных машин/ Госстрой СССР. – М.: Прейскурантиздат,

14.      СНиП III-4-2001*. Техника безопасности в строительстве – СПб.: Стройиздат, 2001.

15.      СНиП 1.04.03-85*. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. – М.: АПП ЦИТП Госстроя СССР, 1991.

16.      СНиП 2.01.01-82. Строительная климатология и геофизика./ Госстрой России. – М.: Стройиздат, 2000.

17.      СНиП 3.01.01-85*. Организация строительного производства. – М.: ГП ЦПП Минстроя России, 1996.

18.      Дикман Л.Г. Организация и планирование строительного производства. – М.: Высш. шк., 1988.

19.      Литвинов О.О. и др. Технология строительного производства. – К.: Вища шк., 1984.

20.      Общесоюзный каталог типовых конструкций и изделий. Конструкции и изделия кирпичных и крупноблочных жилых и общественных зданий для обычных условий строительства (в трех томах). Том 1. – Минск: Минский филиал ЦИТП, 1989.

21.      Общесоюзный каталог типовых конструкций и изделий. Конструкции и изделия кирпичных и крупноблочных жилых и общественных зданий для обычных условий строительства (в трех томах). Том 3. – Минск: Минский филиал ЦИТП, 1989.

22.      Станевский В.П., Моисеенко В.Г., Колесник Н.П., Кожушко В.В. Строительные краны: Справочник. – К., Будивэльнык, 1989.

23.      Тарануха Н.Л., Кислякова Ю.Г. Методические указания к разработке курсового проекта по организации и планированию строительного производства для студентов специальности 29.03. – Ижевск: ИжГТУ, 1999.

24.      Тарануха Н.Л., Папунидзе П.Н. Сетевое моделирование строительного производства. Учебно-методическое пособие. – Ижевск: ИжГТУ, 2001.


номер

работ

Наименование работы

нормативный

источник

един.

измер.

объем

работ

трудоемкость чел-дн/маш-см смен продол

состав бри-

гады(звена)

число
нормативная проектная ность житель рабочих
на ед.изм на объем на объем   ность в смену
  работы работы
1 2 3 4 5 6 7,00 8 9 10 11 12
1 Срезка плодородного слоя грунта   1000м3 2,368 0,03 0,07 0,07 1 0,07 машинист 1
0,03 0,07 0,07 5р-1
2 Перемещение плодородного слоя Е 2-1-2 100м3 8,14 0,16 1,33 1,33 1 1,33 машинист 1
0,16 1,33 1,33 6р-1
3  Предварительная планировка Е 2-1-35 1000м2 0,814 0,03 0,02 0,02 1 0,02 машинист 1
площадей бульдозером 0,03 0,04 0,02 6р-1
4

Устройство временных зданий и

сооружений

СМР Руб. 3720 85 43,76 44 2 4,38 плотник 5р-1
 4р-2
 2р-1 4
слесарь 3р-1 1

5 Устройство деревянного забора Е 40-3-31 100 2,24 1,52 3,40       плотник4р-1
3,4 1 0,68  3р-1,2р-1*2
        5
6 Отрывка экскаватором траншей Е 2-1-13 100м3 3,5 0,75 2,63 2,63 1 2,63 машинист
  под коммуникации 0,75 2,63 2,63 6р-1 1
7

Устройство сетей канализации и

водопровода

        6,75 6,75 1 2,25 монтажники 3
  100м 0,39 14,38 коммуникаций

        4р-1,3р-1,2р-1
8  Устройство сетей теплоснабжения   100м 0,2 48,15 9,63 9 1 1,61 то же 3+3=6
9 Устройство сетей телефонной свя-   100м 0,54 15,7 4,07 4 1 1,36
зи и кабельных электрич. сетей     6
  а) телефонной сети   100м 0,3 5,1 1,53 1,5 1 0,51 то же 3
  б) электрической сети   100м 0,24 10,6 2,54 2,5 1 0,85 то же
11 Устройство временных дорог:         5,49 5 1 5,49
  а) разравнивание щебеночных ма- Е 17-1-10 100м2 9,95 0,25 3,10 3 1 3,10 машинист 1
  териалов             6р-1
  б) укатка щебня катком Е 17-3-2 9,95 0,24 2,39 2 1 2,39 то же 1
12 Монтаж подкрановых путей и
башенного крана
  а) Устройство инвентарных рель- Е 35-45 1 звено 16 0,85 8,5 8,5 2   монтеры пути
  совых путей на ж/б балках   6,25м         0,85 5р-1,4р-1,3р-2 5
                    2р-1
  а) Монтаж башенного крана из Е 35-41 1 кран 1 22,4 22,00 22 2 2,00 монтажнтки
  укрупненных узлов                 стр. машин и
                    механизмов
                    4р-1,3р-1 5
                    6р-1,3р-1,5р-1
13 Разработка грунта в отвал экскавато- лок.смета 1000м3 1,944 6 12,00 1 2 6,00 машинист
ром "обратная лопата" 6 12,00 1 5р-1 1
14 Устройство ленточных фундаментов         97,00 97 2 7,45   4
        14,54 27
  а) Укладка фундаментных плит Е 4-1-1 1 элем. 242 0,06 29,10 29 2 2,96 машинист6р-1
          0,02 4,84 5,92     ионтажник 4
                    4р,3р,2р -1
  б) Установка стеновых блоков Е4-1-3 1 блок 485 0,07 67,9 68 2 4,59 ионтажник 4
        0,02 9,7 9,18     4р,3р,2р -1
16

Электромонтажные работы 1-го

этапа

30%СМР руб 2598 55 47,24 47 1 6,75 электрики4р-1
3р-2,2р-2 *2 7
17 Сантехнические работы 1-го этапа 30%СМР руб 6796,2 60 60,48 60 1 7,56 сантехники 8
5р-1,4р-2,3р-2
2р-2,1р-1
19 Засыпка пазух котлована и уплот Е 2-1-21 100м3 1,5 0,17 0,26 1 1 0,26 машинист
нение грунта 0,17 0,26 1   5р-1 1
20 Монтаж конструкций 1го этажа         40,81 41 2 8,00   8
        5,33 5
  а) Монтаж стеновых панелей площа- Е 4-1-8 1 панель 75 0,14 15,50 15,5 2 2,50 машинист
  дью от 6 до 10 м2       0,03 2,25 1,25 5р-1 1
                    монтажник
                    4р-1,3р-1,2р-2 4
  в) Монтаж перегородок Е 4-1-8 1 панель 30 0,16 5,80 5,8 2 1,13 то же
  от 6 до 15 м2       0,04 1,20 0,95
  г) Заливка швов панелей наружных Е 4-1-26 100м2 3,52 2,31 8,13 8 2 2,03 бетонщик
  стен высотой до 3-х м вручную   шва             4р-1,3р-1 2
  ж) Монтаж санитарно-технических Е 4-1-18 1 8 0,15 1,02 1,2 2 0,13 монтажник
  кабин весом более 3 т.   элемент   0,04 0,32 0,3     4р-1,3р-1,2р-1
                    5р-1 4
                    машинист 5р-1 1
  з) Монтаж плит перекрытия пло- Е 4-1-7 1 64 0,09 5,76 6 2 1,15 то же
  щадью от 5 до 10 м2   элемент   0,02 1,28 2,3
  и) Заливка швов плит перекрытия Е 4-1-26 100м 8,92 0,28 3,50 2 2 0,58 монтажник
  вручную раствором   шва             4р-1,3р-1 2
  л) Монтаж лестничных маршей Е 4-1-9 1 2 0,23 0,46 0,4 2 0,04 машинист 5р-1 1
  массой от 1 до 2,5 т.   элемент   0,06 0,12 0,15     монтажник
                    4р-1,3р-1,2р-1
                    5р-1 4
  м) Установка лестничных площадок Е 4-1-10 1 2 0,32 0,64 0,6 2 0,06
  массой 1-2,5 т.   элемент   0,08 0,16 0,12     то же
21 Монтаж конструкций 2го этажа         40,81 41
          5,33 5 2 8,00   8
22 Монтаж конструкций 3го этажа         40,81 41
          5,33 5 2 8,00   8
23 Монтаж конструкций 4го этажа         40,81 41
          5,33 5 2 8,00   8
24 Монтаж конструкций 5го этажа         40,81 41
          5,33 5 2 8,00   8
25 Монтаж конструкций 6го этажа         40,81 41
          5,33 5 2 8,00   8
26 Монтаж конструкций 7го этажа         40,81 41
          5,33 5 2 8,00   8
27 Монтаж конструкций 8го этажа         40,81 41
          5,33 5 2 8,00   8
28 Монтаж конструкций 9го этажа         40,81 41
          5,33 5 2 8,00   8
29  Устройство трехслойной мастичной Е 7-1 100м2 7,3 2,28 16,64 16 2 2,08 кровельщик
кровли из битумной мастики 4р-1,3р-1 2*2

30 Сантехнические работы 2 этапа 70%СМР руб 8496,5 60 101,20 101 1 10,20 сантехники 8
5р-1,4р-2,3р-2
2р-2,1р-1
31 Электромонтажные работы 2 70%СМР руб 3248 60 54,13 54 1 6,00 электрики4р-1 7
этапа 3р-1,2р-2 *2
33 Штукатурные работы         87,95 87 2 8,80   20
  б) Оштукатуривание стен и перего Е 8-1-2 100м2 28,13 2,7 75,95 75 2 7,60 штукатур 4р-1
  родок табл. 1               3р-2,2р-2 5
  в) Оштукатуривание потолков Е 8-1-2 100м2 9,6 1,25 12,00 12 2 1,20 штукатур 4р-2, 5
    табл. 1               3р-2,2р-1
34 Малярные работы         83,28 84 1 8,33   9
  а) Простое окрашивание масляны- Е 8-1-15 100м2 30,52 1,56 47,61 48 2 4,76 маляр 4р-1 5
  ми составамиваликами по штукату табл.6 поверхн.
  рке за 2 раза
  б) Окрашивание водоэмульстонными Е 8-1-15 100м2 25,85 1,38 35,67 36 2 3,57 маляр 5р-1*3 5
  составами внутри помещения табл.5 поверхн.
  электрокраскопульто
36 Оклейка бумажными обоями по Е 8-1-28 100м2 19,28 1,75 33,74 33 2 5,62 строит. маляр 3
оштукатуренной поверхности   поверхн.             4р-1,3р-1,2р-1

38 Устройство полов из линолеума         57,70 57   12,07   5
  а) Устройство цементной стяжки Е 19-43 (2) 100м2 12,25 2,31 28,30 28 2 4,72 бетонщик 3
                    3р-2, 2р-1
  б) Устройство полов из линолеума Е 19-11 1м2 1225 0,024 29,40 29 2 7,35 облицовщик 2
                    4р-1, 3р-1
  Устройство покрытия из Е 19-19 т.1 1м2 553 0,12 66,36 64 2 6,64 облицовщик-
39 керамической плитки                 плиточник 5
                    4р-1,3р-1,2р-1
40 Сантехнические работы 3 этапа 10%СМР руб 1699,1 60 28,32 28 2 1,77 сантехники
                    5р-1,3р-2,4р-1 8
                    сварщик 4р-1
41 Электромонтажные работы 3 этапа 10%СМР руб 649,6 60 10,83 10 1 1,55 электрики4р-1 7
                  3р-1
  Установка оконных и дверных Е 6-13 100м2 19,5 3,65 71,18 71 1 23,73 плотник 3
  блоков табл.1 1,13 22,04 22   4р-1, 2р-1
                    машинист 1
                    5р-1
44 Демонтаж КБ         26,90 27
  а) Демонтаж крана башеного КБ-403 Е 34-42 1 кран 1 18,9 18,90 19 2 1,90 монтажники
                    ,4р-1,5р-1
                    3р-1,2р-1 4
  б) Разборка инвентарных рельсовых Е 35-46 1 звено 16 0,5 8,00 8 2 1,00 монтажники
  путей   6,25 м             4р-1,3р-1,2р-2 4
45 Благоустройство территории СМР руб 8365 150 55,77 55   2,79 разнорабочие 10
стройплощадки 2
46 Озеленение территории СМР руб 3585 150 23,90 23   1,20
стройплощадки 2 разнорабочие 10
  Итого         1409,83 1391,70   216,32
            78,83 77,05
  Сопутствующие работы (20% от         281,97 278,3     рабочие 18
  суммы трудозатрат)             2 7,83
  Итого с сопутствующими         1691,80 1670,00
  работами               224,15
47 Сдача объекта (0,5% от суммы         9,00 9 1 4,50 разнорабочие 2
трудозатрат)         4р-1,3р-1,
  ИТОГО         1700,80 1679,00


© 2011 Онлайн база рефератов, курсовых работ и дипломных работ.
