Курсовая работа: Реализация устройства контроля переданной информации с использованием модифицированного кода Хемминга

Курсовая работа: Реализация устройства контроля переданной информации с использованием модифицированного кода Хемминга

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РФ

ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Дисциплина: Организация ЭВМ и систем

Кафедра: УВС



Курсовой проект

Реализация устройства контроля переданной информации с использованием модифицированного кода Хемминга

Выполнил: Кириллов А. С.

Группа: ЭВ-31

Проверил: Машкин А. В.

Вологда 2011


СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ

2. Разработка структурной схемы устройства

3. РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

3.1 Центральный процессор КР580ВМ80А

3.2 Генератор тактовых импульсов КР580ГФ24

3.3 Системный контроллер и шинный формирователь КР580ВК28

3.4 Буферный регистр КР580ИР82

3.5 Параллельный интерфейс КР580ВВ55А

3.6 Постоянное запоминающее устройство КР556РТ7

3.7 Оперативное запоминающее устройство КР537РУ8А

3.8 Дешифратор возбуждения одноразрядного семисегментного цифрового светодиодного индикатора АЛС324

3.9 Индикатор цифровой АЛС324А

4. КАРТА ПАМЯТИ

5. ПРИНЦИП РАБОТЫ ПРОГРАММЫ

6. ЛИСТИНГ ПРОГРАММЫ

ЗАКЛЮЧЕНИЕ

СПИСОК СПРАВОЧНОЙ ЛИТЕРАТУРЫ


ВВЕДЕНИЕ

Вычислительная техника развивалась такими быстрыми темпами, что давно уже принято говорить о поколениях вычислительных машин. За 30 лет своего бурного развития микропроцессорные системы прошли путь от специализированных комплектов интегральных схем к сложным однокристальным микроконтроллерам, имеющих в своем составе целый набор самых различных программируемых элементов. Низкая стоимость, малые габаритные размеры и энергопотребление таких машин позволяет встраивать их во вновь проектируемые устройства. Широкое применение микропроцессоров ставит задачу подготовки специалистов, способных обслуживать эту сложную технику.


1. ТЕХНИЧЕСКОЕ ЗАДАНИЕ



Реализация устройства контроля переданной информации c использованием модифицированного кода Хемминга.

С порта А5h считать 2000 байт, разместив их в ОЗУ, начиная с адреса B000h. Считать информационными 4 бита, расположенные во 2, 4, 5 и 6 разрядах передаваемых байт. Остальные разряды в байте отведены для хранения кода Хемминга. Индицировать номер ячейки ОЗУ, в которой была произведена коррекция ошибки или выдать сообщение о невозможности коррекции. Считывание последовательности байт с порта осуществлять путем нажатия кнопки. Переход к проверке содержимого следующих ячеек памяти так же осуществлять путем нажатия на кнопку.




2. Разработка структурной схемы устройства

Необходимыми элементами в любой системе являются: микропроцессор, генератор импульсов, системный контроллер микропроцессора, буферные схемы адреса и данных, запоминающие устройства и устройства ввода-вывода (рис 2.1.)

Рис. 2.1. Структурная схема устройства

Главным элементом этой системы является микропроцессор т.к. он управляет работой всей системы. Генератор тактовых импульсов фаз С1, С2 предназначен для синхронизации работы микропроцессора. ПЗУ (постоянное запоминающее устройство) используется для хранения констант и программы работы устройства. Для хранения стека и переменных величин используется ОЗУ (оперативное запоминающее устройство). Устройство ввода вывода предназначено для сопряжения различных типов периферийных устройств с магистралью данных систем обработки информации. Фиксатор состояния применяется для формирования управляющих сигналов и как буферный регистр данных. Для ввода информации используется клавиатура, для вывода – дисплей.

Общий принцип функционирования микропроцессорного устройства заключается в следующем. Из микропроцессора на шину адреса выдается адрес очередной команды. Считанная по этому адресу из памяти (например, из ПЗУ) команда поступает на шину данных и принимается в микропроцессор, где она и исполняется. В счетчике команд микропроцессора формируется адрес следующей команды. После окончания исполнения данной команды на шину адреса поступает адрес следующей команды и т. д.

В процессе исполнения команды могут потребоваться дополнительные обращения к памяти для вызова в микропроцессор дополнительных байтов команды (в случае двух-, трехбайтовых команд), операндов или записи в память числа, выдаваемого из микропроцессора.

Микропроцессор КР580ВМ80А способен адресовать до 64 килобайт памяти, но так как такой объем памяти не требуется, то старшие биты адреса будут использоваться как сигналы выбора микросхем (CS).




3. Разработка принципиальной электрической схемы



3.1 Центральный процессор КР580ВМ80А

Рис 3.1 Центральный процессор КР580ВМ80А

Центральный процессорный элемент КР580ВМ80А является функционально законченным однокристальным параллельным 8-разрядным микропроцессором с фиксированной системой команд. В состав БИС входят: 8-разрядное арифметико-логическое устройство (ALU); регистр признаков (RS), фиксирующий признаки, вырабатываемые ALU в процессе выполнения команд; аккумулятор (А); блок регистров для приема, выдачи и хранения информации в процессе выполнения программ, содержащий программный счетчик (РС), указатель стека (SP), регистр адреса (RGA), шесть регистров общего назначения (B, C, D, E, H, L) и вспомогательные регистры (W и Z); схема управления и синхронизации (CU), формирующая последовательности управляющих сигналов для работы ALU и блока регистров; 16-разрядный буферный регистр адреса (ВА); 8-разрядный буферный регистр данных (BD).

Таблица 3.1 Назначение выводов микросхемы КР580ВМ80А

Вывод Обозначение

Тип

вывода

Функциональное назначение выводов

1, 25-27,

29-40

A10, A0-A2, A3-A9, A15, A12-A14,A11 Выходы Канал адреса
2 GND - Общий
3-10 D4-D7, D3-D0

Входы/

Выходы

Канал данных
11

UIO

- Напряжение источника смещения
12 SR Вход Установка в исходное состояние, сброс триггеров разрешения прерывания и захвата шины
13 HLD Вход Захват
14 INT Вход Вход сигнала - запрос прерывания
15,22 С2, С1 Входы Вход фаз 1 и 2
16 INTE Выход Выход сигнала - разрешение прерывания
17 RC Выход Прием информации
Вывод Обозначение

Тип

вывода

Функциональное назначение выводов
18 TR Выход Выдача информации
19 SYN Выход Сигнал синхронизации
20

UCC1

Напряжение питания +5В
21 HLDA Выход Выход сигнала - подтверждение захвата
23 RDY Вход Сигнал «Готовность»
24 WI Выход Сигнал «Ожидание»
28 Ucc2 - Напряжение питания +12В

3.2 Генератор тактовых импульсов КР580ГФ24

Рис 3.2 Генератор тактовых импульсов КР580ГФ24

ГТИ формирует тактовые импульсы частотой до 2.5мГц, амплитудой 12 В, тактовые импульсы амплитудой до 5 В для ТТЛ-схем, а также некоторые управляющие сигналы для микропроцессорной системы. Генератор тактовых сигналов состоит из генератора опорной частоты, счетчика-делителя на 9, формирователя фаз С1, С2 и логических схем. Для работы ГТИ необходимо подключение внешнего кварцевого резонатора с частотой колебаний в 9 раз больше чем частота выходных тактовых импульсов ГТИ.

Назначение выводов микросхемы приведено в таблице 3.2.

Таблица 3.2. Назначение выводов микросхемы КР580ГФ24

Вывод Обозначение Тип вывода Функциональное назначение выводов
1 SR Выход Установка в исходное состояние микропроцессора и системы
2 RESIN Вход Установка 0
3 RDYIN Вход Сигнал «Готовность»
4 RDY Выход Сигнал «Готовность»
5 SYN Вход Сигнал синхронизации
6 C Выход Тактовый сигнал, синхронный с фазой С2
7 STB Выход Стробирующий сигнал состояния
8 GND Общий
9

UCC2

Вход Напряжение питания +12В
10 C2 Выход Тактовые сигналы — фаза С2
11 C1 Выход Тактовые сигналы — фаза С1
12 OSC Выход Тактовые сигналы опорной частоты
13 TANK Вход Вывод для подключения колебательного контура
14,15

XTAL1,

XTAL2

Вход Выводы для подключения резонатора
16

UCC1

Вход Напряжение питания +5В



3.3 Системный контроллер и шинный формирователь КР580ВК28

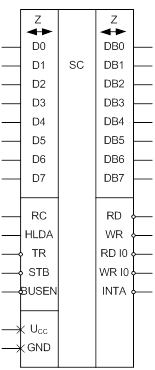

Рис 3.3 Системный контроллер и шинный формирователь КР580ВК28

Системный контроллер и шинный формирователь КР580ВК28 предназначен для фиксации слова-состояния МП, выработки системных управляющих сигналов, буферизации шины данных МП и управлением передачи данных. Системный контроллер формирует управляющие сигналы по сигналам состояния микропроцессора при обращении к ЗУ: RD и WR; при обращении к УВВ: RD IO и WR IO, а также обеспечивает прием и передачу 8-разрядной информации между каналом данных микропроцессора по выводам D7-D0 и системным каналом по выводам DB7-DB0. Регистр состояния по входному сигналу STB фиксирует информацию состояния микропроцессора в первом такте каждого машинного цикла. Дешифратор управляющих сигналов формирует один из управляющих сигналов в каждом машинном цикле: RD, WR, RD IO, WR IO, INTA. Асинхронный сигнал BUSEN управляет выдачей данных с буферной схемы и управляющих сигналов: при напряжении высокого уровня все выходы микросхемы переводятся в высокоомное состояние.

Назначение выводов микросхемы приведено в таблице 3.3.

Таблица 3.3. Назначение выводов микросхемы

Вывод Обозначение Тип вывода Функциональное назначение выводов
1 STB Вход Стробирующий сигнал состояния (от ГТИ)
2 HLDA Вход Подтверждение захвата
3 TR Вход Выдача информации
4 RC Вход Прием информации

5,7

9,11,

13,16,

18,20,

DB4,DB7,

DB3,DB2,

DB0,DB1,

Вход/выход Канал данных системы

6,8,10,

12,15,17,

19,21

D4,D7,D3,

D2,D0,D1,

D5,D6

Входы/выходы данных со стороны МП
14 GND Общий
22 BUSEN Вход Управление передачей данных и выдачей сигналов
23 INTA Выход Подтверждение запроса прерывания
24 RD Выход Чтение из ЗУ
25 RD IO Выход Чтение из УВВ
26 WR Выход Запись в ЗУ
27 WR IO Выход Запись в УВВ
28 UCC Вход Напряжение питания +5В




3.4 Буферный регистр КР580ИР82

Рис 3.4 Буферный регистр КР580ИР82

Буферный регистр КР580ИР82, выполняет роль буфера между МП и шиной данных. Буферный регистр КР580ИР82 представляет собой 8-разрядный параллельный регистр с трехстабильными выходами. Обладает повышенной нагрузочной способностью.

Таблица 3.4. Назначение выводов микросхемы

Вывод Обозначение Тип вывода Функциональное назначение выводов
1 D0-D7 Вход Информационная шина
2 OE Вход Разрешение передачи (управление 3-м состоянием)
10 GND Общий
11 STB Вход Стробирующий сигнал
12-19 Q0-Q7 Выход Информационная шина
20

UCC

Напряжение питания +5В



3.5 Параллельный интерфейс КР580ВВ55А

Произведя запись управляющего слова в РУС, можно перевести микросхему в один из трех режимов работы. При подаче SR РУС устанавливается в состояние, при котором все каналы настраиваются на работу в режиме 0 для ввода информации. Формат управляющего слова определения режима работы показан в таблице 3.51.

Параллельный интерфейс КР580ВВ55А предназначен для ввода/вывода параллельной информации различного формата. БИС программируемого параллельного интерфейса (ППИ) может использоваться для сопряжения микропроцессора со стандартным периферийным оборудованием.

В состав БИС входят: двунаправленный 8-разрядный буфер данных (BD), связывающий ППИ с системной шиной данных; блок управления записью/чтением (RWCU), обеспечивающий управление внешними/внутренними передачами данных, управляющих слов и информации о состоянии ППИ; три 8-разрядных канала ввода/вывода (PA, PB, PC) для обмена информацией с внешними устройствами. Режим работы каждого из каналов определяется содержимым регистра управляющего слова (РУС).

Таблица 3.51 Формат управляющего слова, определяющего режим работы:

Разряд УС Значение разряда УС Задаваемый режим работы
D7 1 -
D6D5 00 Режим 0 для канала ВА и 4-7 разрядов канала ВС
01 Режим 1 для канала ВА и 4-7 разрядов канала ВС
1X Режим 2 для канала ВА и 4-7 разрядов канала ВС
D4 0 Вывод из канала ВА
1 Ввод в канал ВА
D3 0 Вывод из 4-7 разрядов канала ВС
1 Ввод в 4-7 разряд канала ВС
D2 0 Режим 0 для канала ВВ и 0-3 разрядов канала ВС
1 Режим 1 для канала ВВ и 0-3 разрядов канала ВС
D1 0 Вывод из канала ВВ
1 Ввод в канал ВВ
D0 0 Вывод из 0-3 разрядов канала ВС
1 Ввод в 0-3 разряды канала ВС

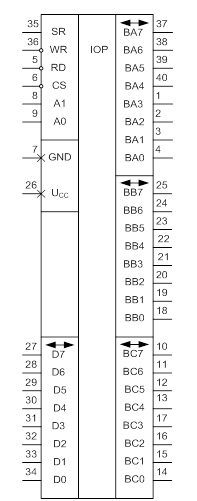

Рис 3.5 Параллельный интерфейс КР580ВВ55А

Назначение выводов микросхемы приведено в таблице 3.52.

Таблица 3.52. Назначение выводов микросхемы

Вывод Обозначение

Тип

Вывода

Функциональное назначение

вывода

1-4,

37-40

BA3-BA0,

BA7-BA4

Входы/

Выходы

Информационный канал А
5 RD Вход Чтение информации
6 CS Вход Выбор микросхемы
7 GND - Общий
8,9 A1,A0 Вход Младшие разряды адреса
10-17

BC7-BC4

BC0-BC3

Входы/

Выходы

Информационный канал C
18-25 BB0-BB7

Входы/

Выходы

Информационный канал B
26

Ucc

- Напряжение питания
27-34 D7-D0

Входы/

Выходы

Канал данных
35 SR Вход Установка в исходное состояние
36 WR Вход Запись информации

В нашем случае получено управляющее слово 89h – 10001001 – переводит DD7 в режим ввода/вывода (режим 0). Соответственно данное УС определяет: каналы ВА и ВВ – вывод, а все восемь бит канала ВС – ввод.

3.6 Постоянное запоминающее устройство КР556РТ7

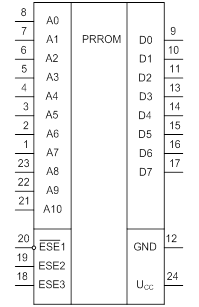

Рис 3.7 Постоянное запоминающее устройство КР556РТ7

Микросхема представляет собой однократно программируемое постоянное запоминающее устройство ёмкостью 16 к (2к8) с тремя состояниями на выходе. Предназначено для хранения программы работы устройства и констант.


Таблица 3.61. Таблица истинности

Наличие перемычки в матрице Состояние входа

Состояние

выхода

Операция
ESE1 ESE2 ESE3
Есть 0 1 1 0 Чтение
Независимо от наличия Любая другая комбинация Z Хранение
Нет 0 1 1 1 Чтение

Таблица 3.62. Назначение выводов микросхемы

Вывод Обозначение Тип вывода

Функциональное назначение

выводов

1,2,3,4,5,6,7,8,

21,22,23

A0,A1,A2,A3,A4,

A5,A6,A7,A8, A9,A10

Входы Адресные входы

9,10,11,13,14,

15,16,17,

D0,D1,D2,D3,D4,

D5,D6,D7

Выходы Выходы данных
12 GND - Общий
18,19,20

ESE3, ESE2,

Входы Входы разрешения выборки
24

Ucc

- Напряжение питания

3.7 Оперативное запоминающее устройство КР537РУ8А

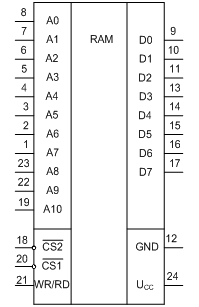

Рис 3.8 Оперативное запоминающее устройство КР537РУ8А


Микросхема представляет собой статическое оперативное запоминающее устройство ёмкостью 16 кбит (2к8). Предназначено для хранения стека и переменных величин.

Таблица 3.71. Таблица истинности

Вход Вход/выход Режим работы
CS1 CS2 WR/RD
1 1 X Третье состояние Хранение
0 1 X Третье состояние Хранение
1 0 X Третье состояние Хранение
0 0 1 Выход Считывание
0 0 0 Вход Запись

Таблица 3.72. Назначение выводов микросхемы

Вывод Обозначение Тип вывода Функциональное назначение выводов
1-8,19,22,23

A7,A6,A5,A4,A3,

A2,A1,A0,A10, A9,A8

Входы Адресные входы
9-17

D0,D1,D2,D3,D4,

D5,D6,D7

Выходы Выходы данных
12 GND - Общий
18,20

Входы Входы выборки кристалла
21 WR/WD Входы Вход разрешения записи считывания
24

Ucc

- Напряжение питаания

3.8 Дешифратор возбуждения одноразрядного семисегментного цифрового светодиодного индикатора АЛС324А

Рис 3.10 Дешифратор возбуждения одноразрядного семисегментного цифрового светодиодного индикатора АЛС324А


Микросхема состоит из 7 узлов, формирующих управляющий сигнал для одного из семи сегментов индикатора.

Таблица 3.81. Назначение выводов микросхемы

Выход Обозначение Тип вывода Функциональное назначение выводов
2, 3, 4, 5 A2, A1,A3, A0 Входы Входы BCD чисел
6 DF Вход
8 GND - Общий
9-14,15

a, b, c,

d, e,

f,g

Выходы

Семисегментные выходы “a”, “b”, “c”, “d”, “e”

“f”, “g”

1 DF0 Выход
16 Ucc Напряжение питания

Таблица 3.82. Таблица истинности

Входы Выходы
5 3 2 4 9 10 11 12 13 14 15
0 0 0 0 1 1 1 1 1 0 1
1 0 0 0 0 1 1 0 0 0 0
0 1 0 0 1 1 0 1 1 1 0
1 1 0 0 1 1 1 1 0 1 0
0 0 1 0 0 1 1 0 0 1 1
1 0 1 0 1 0 1 1 0 1 1
0 1 1 0 1 0 1 1 1 1 1
1 1 1 0 0 0 0 1 1 1 1
0 0 0 1 1 1 1 1 1 1 1
1 0 0 1 1 1 1 1 0 1 1
0 1 0 1 0 0 0 1 1 0 1
1 1 0 1 0 1 1 0 1 1 1
0 0 1 1 1 1 0 0 1 1 1
1 0 1 1 1 1 1 0 1 1 1
0 1 1 1 0 0 0 0 0 1 0
1 1 1 1 0 0 0 0 0 0 0

3.9 Индикатор цифровой АЛС324А

Рис.3.11 Индикатор цифровой АЛС324А.

Выводит на экран цифры в зависимости от сигналов на входах в семисегментном коде. Состоит из семи светодиодов. Единица, пришедшая на вход, приводит к свечению соответствующего сегмента.


4. КАРТА ПАМЯТИ

Адрес Назначение адреса
0000h – 07D0h ПЗУ
0000h – 0083 область ПЗУ, занимаемая программой
В000h – В7D0h ОЗУ

5. ПРИНЦИП РАБОТЫ ПРОГРАММЫ

Принцип работы программы основан на том, что с использованием модифицированного кода Хемминга можно проводить проверку считанной информации на наличие ошибок. Существует возможность исправить однократные ошибки и обнаружить двойные. Программа управляет считыванием информации с порта, затем заносит их в оперативную память. По нажатию кнопки начинается проверка содержимого на наличие ошибок. На основе маскирования определенных бит и контроля четности формируется четырехбитная характеристическая комбинация, каждому значению которой соответствует свое решение. Таких решений в результате получается четыре:

1. Нет ошибки. Программа просто начинает проверку следующего байта данных, занесенных в ОЗУ.

2. Есть двойная ошибка, тогда выводится сообщение о двойной ошибке в виде адреса, где она зафиксирована, но только с тем различием, что у выводимого адреса будут обнулены четыре старших бита. То есть такое сообщение об ошибке будет иметь вид 0ххх. Программа ждет нажатия кнопки для дальнейшей работы.

3. Ошибка в контрольном бите. Исправляется с помощью заданной маски. Номер ячейки выводится на индикаторы. Программа ждет нажатия кнопки для дальнейшей работы.

3. Есть одиночная ошибка. Ее исправление начинается с формирования маски, в которой все биты будут установлены в ноль и лишь один в единицу. Как раз тот, что должен будет быть исправлен. Далее, с помощью операции XOR (Исключающее ИЛИ) над содержимым ячейки памяти и маской ошибка будет исправлена. Номер ячейки, в которой была ошибка, выводится на индикаторы. Программа ждет нажатия кнопки для дальнейшей работы.


6. ЛИСТИНГ ПРОГРАММЫ

Адрес Мнемонический код Код Комментарии
0000 MVI A, 89h 3E заносим упр. слово в аккумулятор
0001 89
0002 OUT 3h D3 отправляем 89 (10001001) в РУС
0003 03
0004 LXI D,B000h 11 Задаем начальное значение регистровой паре, содержащей адрес ячейки памяти
0005 00
0006 B0
0007 LXI B,7D0h 01 Задаем начальное значение регистровой паре, содержащей счетчик
0008 D0
0009 07
000A IN 2h DB Прием сигнала от кнопки для начала записи последовательности байт в ОЗУ
000B 02
000C m1: IN A5h DB Начало цикла, записывающего в ОЗУ принимаемую с порта информацию
000D A5
000E STAX D 12 Запись содержимого аккумулятора в ячейку памяти, адрес которой хранится в DE
000F INX D 13 Выбираем адрес следующей ячейки
0010 DCX B 0B Счетчик записанных байт уменьшаем
0011 JNZ m1 C2 Если записаны не все 2000 байт, то переходим на следующий оборот цикла
0012 0C
0013 00
0014 LXI D, AFFFh 11 Задаем начальное значение регистровой паре, содержащей адрес ячейки памяти
0015 FF
0016 AF
0017 LXI B,7D1h 01 Задаем начальное значение регистровой паре, содержащей счетчик
0018 D1
0019 07
001A m2: IN 2h DB Прием сигнала от кнопки для начала проверки
001B 02
001C m7: DCX B 0B Уменьшаем регистр-счетчик
001D JZ m11 CA Если обработаны все занесенные в память байты, то переход на завершение программы
001E 83
001F 00
0020 INX D 13 Выбор следующей ячейки памяти изменением регистра, содержащего адрес
0021 LDAX D 1A Запись байта информации в аккумулятор из ячейки по адресу из DE
0022 ANI 78h E6 Используем маску для отделения бит, важных для составления и анализа первого синдрома
0023 78
0024 JPO m3 E2 Если количество бит, выставленных в единицу – четное, то ошибки в анализируемых битах нет
0025 29
0026 00
0027 MVI Н,4h 26 Выполняется только тогда, когда есть ошибка. Запись в Н 100b
0028 04
0029 m3:LDAX D 1A Запись байта информации в аккумулятор из ячейки по адресу из DE
002A ANI 66h E6 Используем маску для отделения бит, важных для составления и анализа второго синдрома
002B 66
002C JPO m4 E2 Если количество бит, выставленных в единицу – четное, то ошибки в анализируемых битах нет
002D 33
002E 00
002F MVI A, 2h 3E Начало участка, выполняемого только тогда, когда есть ошибка. Запись в (А) 10b
0030 02
0031 ADD H 84 Прибавляем регистр H к (А)
0032 MOV H,A 67 Заносим в регистр Н результат суммирования. Т.е. в Н оказывается х10b
0033 m4:LDAX D 1A Запись байта информации в аккумулятор из ячейки по адресу из DE
0034 ANI 55h E6 Используем маску для отделения бит, важных для составления и анализа третьего синдрома
0035 55
0036 JPO m5 E2 Если количество бит, выставленных в единицу – четное, то ошибки в анализируемых битах нет
0037 3D
0038 00
0039 MVI A, 1h 3E Начало участка, выполняемого только тогда, когда есть ошибка. Запись в (А) 1b
003A 01
003B ADD H 84 Прибавляем регистр H к (А)
003C MOV H,A 67 Заносим в регистр Н результат суммирования. Т.е. в Н оказывается хх1b
003D m5:LDAX D 1A Запись байта информации в аккумулятор из ячейки по адресу из DE
003E ANI FFh E6 Операция И по результатам которой производится проверка четности. Реализация проверки по контрольному биту
003F FF
0040 JPO m6 E2 Если количество бит, выставленных в единицу – четное, то ошибки в анализируемых битах нет
0041 47
0042 00
0043 MVI A, 8h 3E Начало участка, выполняемого только тогда, когда есть ошибка. Запись в (А) 1000b
0044 08
0045 ADD H 84 Прибавляем регистр H к (А)
0046 MOV H,A 67 Заносим в регистр Н результат суммирования. Т.е. в Н оказывается 1хххb
0047 m6: MOV A, H 7C Заносим в регистр А результат предыдущих проверок.
0048 CPI 0h FE Сравнение с нулем. В регистре Н может оказаться 0 только, если ошибки нет
0049 00
004A JZ m7 CA Если ошибки нет, то переход на анализ следующего байта
004B 1C
004C 00
004D CPI 8h FE Значение регистра Н от 1h до 7h говорит, что зафиксирована двойная ошибка
004E 08
004F JP m8 F2 Если в ходе сравнения вычитанием получилось положительное число, значит двойной ошибки нет. Переход к исправлению одинарной.
0050 5D
0051 00
0052 MOV A,D 7A Заносим в регистр А старший байт адреса
0053 ANI 0Fh E6 С помощью операции И обнуляем четыре старших бита
0054 0F
0055 OUT 0h D3 Вывод содержимого А на индикаторы, предназначенные для отображения старшей части адреса
0056 00
0057 MOV A,E 7B Заносим в регистр А младший байт адреса
0058 OUT 1h D3 Вывод содержимого А на индикаторы, предназначенные для отображения младшей части адреса
0059 01
005A JMP m2 C3 Переход на запрос продолжения обработки данных, поступивших в ОЗУ
005B 1A
005C 00
005D m8: CPI 8h FE Значение регистра Н 1000b говорит, что зафиксирована ошибка в контрольном бите
005E 08
005F JNZ m9 C2 Если ошибка не в контрольном бите, то одинарная ошибка в одном из оставшихся семи битах. Переход к его исправлению
0060 6D
0061 00
0062 XRI 80h EE Исправление в контрольном бите
0063 80
0064 MOV A,D 7A Заносим в регистр А старший байт адреса
0065 OUT 0h D3 Вывод на индикаторы старшего байта адреса
0066 00
0067 MOV A,E 7B Заносим в регистр А младший байт адреса
0068 OUT 1h D3 Вывод на индикаторы младшего байта адреса
0069 01
006A JMP m2 C3 Переход на запрос продолжения обработки данных, поступивших в ОЗУ
006B 1A
006C 00
006D m9: SUI 8h D6 Вычитая 1000b, преобразуем содержимое регистра к номеру бита, где зафиксирована ошибка
006E 08
006F MOV H,A 67 Содержимое аккумулятора переносим в Н
0070 MVI A, 80h 3E Записываем в А байт, который будет использоваться для коррекции ошибки
0071 80
0072 m10: RAL 17 Сдвигаем единицу столько раз, сколько указано в Н
0073 DCR H 25
0074 JNZ m10 C2
0075 72
0076 00
0077 MOV H,A 67 Переносим в Н получившуюся маску для исправления ошибки
0078 LDAX D 1A Заносим в А подлежащий исправлению байт
0079 XRA H AC С помощью операции XOR исправляем ошибку
007A MOV A,D 7A Заносим в регистр А старший байт адреса
007B OUT 0h D3 Вывод на индикаторы старшего байта адреса
007C 00
007D MOV A,E 7B Заносим в регистр А младший байт адреса
007E OUT 1h D3 Вывод на индикаторы младшего байта адреса
007F 01
0080 JMP m2 C3 Переход на запрос продолжения обработки данных, поступивших в ОЗУ
0081 1A
0082 00
0083 m11: NOP 00 Конец программы
0084
0085
0086
0087
0088
0089
008A
008B
008C
008D
008E
008F
0090

ЗАКЛЮЧЕНИЕ

В ходе данной работы была спроектирована микропроцессорная система для контроля переданной информации использованием модифицированного кода Хемминга. Эта система собрана на базе микропроцессорного комплекта КР580, а также некоторого числа дополнительных элементов. Была разработана как аппаратная, так и программная часть системы. Так как система состоит из интегральных микросхем, то она отличается малыми размерами и высокой надежностью.


СПИСОК СПРАВОЧНОЙ ЛИТЕРАТУРЫ

1. Абрайтис В.Б. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник. В 2 т. / Абрайтис В.Б., Аверьянов Н.Н., Белоус А.И. и др.; Под ред. В.А. Шахнова. - М.: Радио и связь, 1988. - 368 с.

2. Горбунов В.Л. Справочное пособие по микропроцессорам и микроЭВМ / В.Л. Горбунов, Д.И. Панфилов, Д.Л. Преснухин. - М.: Высш. шк., 1988 . - 272 с.: ил.

3. Калабеков Б. А. Микропроцессоры и их применение в системах передачи и обработки сигналов: Учеб. Пособие для ВУЗов. — М.: Радио и связь, 1988.

4. Угрюмов Е. Цифровая схемотехника / Е. Угрюмов – БХВ Санкт-Петербург, 2000 – 528с.


© 2011 Онлайн база рефератов, курсовых работ и дипломных работ.
