Контрольная работа: Одиночные усилительные каскады на биполярных транзисторов

Контрольная работа: Одиночные усилительные каскады на биполярных транзисторов

Муниципальное образовательное учреждение высшего профессионального образования "Южно Уральский Профессиональный Институт"

Кафедра информатики и вычислительной техники

биполярный транзистор коллектор напряжение

Контрольная работа

по дисциплине "Электротехника и электроника"

Тема: Одиночные усилительные каскады на биполярных транзисторов

Челябинск- 2010


Содержание

Одиночные усилительные каскады на биполярных транзисторов

Список использованной литературы


Одиночные усилительные каскады на биполярных транзисторах

1.  Что такое биполярный транзистор и для чего он используется?

Биполярный транзистор — трёхэлектродный полупроводниковый прибор, один из типов транзистора. Электроды подключены к трём последовательно расположенным слоям полупроводника с чередующимся типом примесной проводимости. По этому способу чередования различают npn и pnp транзисторы (n (negative) — электронный тип примесной проводимости, p (positive) — дырочный). В биполярном транзисторе, в отличие от других разновидностей, основными носителями являются и электроны, и дырки. Электрод, подключённый к центральному слою, называют базой, электроды, подключённые к внешним слоям, называют коллектором и эмиттером. На простейшей схеме различия между коллектором и эмиттером не видны. В действительности же главное отличие коллектора — бо́льшая площадь p—n-перехода. Кроме того, для работы транзистора абсолютно необходима малая толщина базы. Биполярный точечный транзистор был изобретен в 1947 году, в течение последующих лет он зарекомендовал себя как основной элемент для изготовления интегральных микросхем, использующих транзисторно-транзисторную, резисторно-транзисторную и диодно-транзисторную логику. Применение транзисторов: усилители, каскады усиления, генератор, модулятор, демодулятор (Детектор), инвертор (лог. элемент), микросхемы на транзисторной логике.

2.  Чем отличается транзистор типа р-n-р от транзистора типа n-р-n?

В зависимости от типа проводимости зон различают NPN (эмиттер − n-полупроводник, база − p-полупроводник, коллектор − n-полупроводник) и PNP транзисторы. К каждой из зон подведены проводящие контакты. База расположена между эмиттером и коллектором и изготовлена из слаболегированного полупроводника, обладающего большим сопротивлением. Общая площадь контакта база-эмиттер значительно меньше площади контакта коллектор-база, поэтому биполярный транзистор общего вида является несимметричным устройством (невозможно путем изменения полярности подключения поменять местами эмиттер и коллектор и получить в результате абсолютно аналогичный исходному биполярный транзистор).

3.  Какие схемы включения биполярных транзисторов используют и чем они отличаются?

Любая схема включения транзистора характеризуется двумя основными показателями. Коэффициент усиления по току Iвых/Iвх. Входное сопротивление Rвх=Uвх/Iвх..

Схема включения с общей базой.

Коэффициент усиления по току: Iвых/Iвх=Iк/Iэ=α [α<1]. Входное сопротивление Rвх=Uвх/Iвх=Uбэ/Iэ.

Входное сопротивление для схемы с общей базой мало и не превышает 100 Ом для маломощных транзисторов, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора.

Недостатки схемы с общей базой. Малое усиление по току, так как α < 1. Малое входное сопротивление. Два разных источника напряжения для питания.

Достоинства. Хорошие температурные и частотные свойства. Высокое допустимое напряжение.

Схема включения с общим эмиттером Iвых=Iк, Iвх=Iб, Uвх=Uбэ, Uвых=Uкэ

Коэффициент усиления по току: Iвых/Iвх=Iк/Iб=Iк/(Iэ-Iк) = α/(1-α) = β [β>>1].

Входное сопротивление: Rвх=Uвх/Iвх=Uбэ/Iб.

Достоинства: Большой коэффициент усиления по току. Большой коэффициент усиления по напряжению. Большое усиление мощности. Можно обойтись одним источником питания. Выходное переменное напряжение инвертируется относительно входного.

Недостатки:

Худшие температурные и частотные свойства по сравнению со схемой с общей базой.

Схема с общим коллектором

Iвых = Iэ, Iвх = Iб, Uвх = Uбк, Uвых = Uкэ.

Коэффициент усиления по току: Iвых/Iвх=Iэ/Iб=Iэ/(Iэ-Iк) = 1/(1-α) = β [β>>1].

Входное сопротивление: Rвх=Uвх/Iвх=(Uбэ+Uкэ)/Iб.

Достоинства: Большое входное сопротивление. Малое выходное сопротивление.

Недостатки: Коэффициент усиления по напряжению меньше 1.

Схему с таким включением называют "эмиттерным повторителем".

4.  Какие характеристики являются входными и выходными каждой из схем включения биполярных транзисторов?

Обычно анализируют входные и выходные характеристики биполярного транзистора в схемах с общей базой и общим эмиттером. Для определенности и преемственности изложения будем рассматривать p-n-p-транзистор.

Схема с общей базой:

Семейство входных характеристик схемы с общей базой представляет собой зависимость IЭ = f(UЭБ) при фиксированных значениях параметра UКБ - напряжения на коллекторном переходе (рисунок 1,а).


Описание: http://works.tarefer.ru/71/100136/pics/image172.jpg

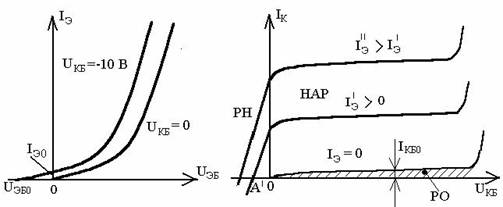

Рисунок 1—Входные (а) и выходные (б) характеристики биполярного транзистора в схеме включения с общей базой

Семейство выходных характеристик схемы с общей базой представляет собой зависимости IК = f(UКБ) при заданных значениях параметра IЭ (рисунок 1,б).

Схема с общим эмиттером:

Семейство входных характеристик схемы с общим эмиттером представляет собой зависимости IБ = f(UБЭ), причем параметром является

напряжение UКЭ (рисунок 2,а).

Описание: http://works.tarefer.ru/71/100136/pics/image173.jpg

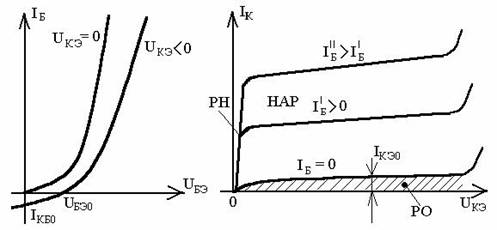

Рисунок 2—Входные (а) и выходные (б) характеристики биполярного транзистора в схеме включения с общим эмиттером

Вторая характеристика на рисунке 2,а (UКЭ < 0) относится к нормальному активному режиму, для получения которого напряжение UКЭ должно быть в p-n-p транзисторе отрицательным и по модулю превышать напряжение UЭБ. В этом случае UКБ = UКЭ + UЭБ = UКЭ - UБЭ < 0.

 Семейство выходных характеристик схемы с общим эмиттером представляет собой зависимости IК = f(UКЭ) при заданном параметре IБ (рисунок 2,б).

Крутые начальные участки характеристик относятся к режиму насыщения, а участки с малым наклоном - к нормальному активному режиму. Переход от первого режима ко второму, как уже отмечалось, происходит при значениях |UКЭ|, превышающих |UБЭ|. На характеристиках в качестве параметра берется не напряжение UБЭ, а входной ток IБ.

5.  Каково назначение элементов в схемах усилителей с общим эмиттером и общим коллектором?

Резисторы Rг учитывают в схемах внутреннее сопротивление источника сигнала. На входе каждого каскада находятся разделительные конденсаторы . Кроме выполнения обычной функции разделения генератора и каскада по постоянному току, они служат для определения входного сопротивления каскада.

Назначение остальных элементов в схеме с общим эмиттером (рисунок 3а): Rк1 − коллекторная нагрузка каскада, Rн1 − нагрузка каскада, R1, R2 − делитель напряжения для подачи прямого смещения на вход транзистора, Rэ1 − резистор для стабилизации рабочей точки покоя.

Резистор Rэ1 вносит в схему отрицательную обратную связь по постоянному току. Действие обратной связи (стабилизации рабочей точки покоя) происходит за счет включения напряжения обратной связи во входную цепь усилителя. Если Rэ1Iэ возрастает, то напряжение между базой и эмиттером транзистора VT1 уменьшается, т.к. UR1=R2∙Iд»const, где Iд − ток делителя. Конденсатор Сэ1 шунтирует резистор Rэ1 по переменному сигналу. Назначение элементов в схеме с общим коллектором (рисунок 3б): R3, R4 − делитель напряжения для подачи прямого смещения на вход транзистора, Rэ2 −эмиттерная нагрузка каскада, Rн2 − нагрузка каскада.

В схеме действует 100% отрицательная обратная связь по напряжению, т.к. нагрузка включена во входную цепь усилителя и поэтому коэффициент усиления напряжения меньше 1. Из-за последовательной отрицательной обратной связи по напряжению входное сопротивление каскада велико, а выходное – мало, поэтому усилитель слабо влияет на источник входного сигнала и может работать на низкоомную нагрузку. Во всех усилительных каскадах выходное напряжение снимается с резисторов RН1, RН2. На выходе каждого каскада находятся разделительные конденсаторы . Кроме выполнения обычной функции разделения нагрузки и каскада по постоянному току, они служат для определения выходного сопротивления каскада.

Рисунок 3—Электрическая схема усилительных каскадов с общим эмиттером (а) и с общим коллектором (б)

6.  Что произойдет в схеме усилителя с ОЭ, если возникает пробой Ср2, Сэ1 и обрыв в цепях R1, R2?

При обрыве в цепи R2 и шунтировании Сэ1 на эмиттер будет подано обратное напряжение. А при обрыве R1 и шунтировании Ср2 на коллектор подастся прямое напряжение. В результате коллектор и эмиттер поменяться ролями, если на коллекторный переход будет подано прямое напряжение, а на эмиттерный-обратное.

Такой режим работы называется инверсным активным режимом (ИАР). В этом случае транзистор "работает" в обратном направлении: из коллектора идет инжекция дырок, которые проходят через базу и собираются эмиттерным переходом, но при этом его параметры отличаются от первоначальных.

7.  Как должна выбираться рабочая точка покоя, чтобы обеспечить усиление возможно большего входного сигнала с минимальными нелинейными искажениями?

Провести линию нагрузки по постоянному току MN используя выходные характеристики транзистора. Линия нагрузки MN стоится по двум точкам. Точка N соответствует режиму холостого хода, когда Iк=0, а Uкэ=Ек. Точка M соответствует режиму, когда Uкэ=0, Iк=Ек/(Rк1+Rэ1). Выбрать рабочую точку покоя А примерно посредине линии нагрузки по постоянному току MN.

8.  Какие элементы в усилительном каскаде обуславливают появление нелинейных искажений в выходном сигнале?

Нелинейные искажения зависят постоянной времени перезаряда конденсатора, из этого следует, что элементами обуславливающими появление нелинейных искажений в выходном сигнале являются конденсаторы.

9.  Как оцениваются нелинейные и частотные искажения сигналов?

Нелинейные искажения вызваны нелинейностью системы обработки и передачи сигнала. Эти искажения вызывают появление в частотном спектре выходного сигнала составляющих, отсутствующих во входном сигнале. Нелинейные искажения представляют собой изменения формы колебаний, проходящих через электрическую цепь (например, через усилитель или трансформатор), вызванные нарушениями пропорциональности между мгновенными значениями напряжения на входе этой цепи и на ее выходе. Это происходит, когда характеристика выходного напряжения нелинейно зависит от входного. Количественно нелинейные искажения оцениваются коэффициентом нелинейных искажений или коэффициентом гармоник. Типовые значения КНИ : 0 % — синусоида; 3 % — форма, близкая к синусоидальной; 5 % — форма, приближенная к синусоидальной (отклонения формы уже заметны на глаз); до 21 % — сигнал трапецеидальной или ступенчатой формы; 43 % — сигнал прямоугольной формы.

Частотные искажения вызваны неидеальностью амплитудно-частотной характеристики системы обработки и передачи сигнала. Показателем степени частотных искажений, возникающих в каком-либо устройстве, служит неравномерность его амплитудно-частотной характеристики, количественным показателем на какой-либо конкретной частоте спектра сигнала является коэффициент частотных искажений.

Коэффициент частотных искажений — отношение коэффициента передачи на средних частотах к его значению на данной частоте.

10. Каким образом задается режим работы транзистора усилительного каскада?

Нормальный активный режим. Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт)

Инверсный активный режим. Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения. Оба p-n перехода смещены в прямом направлении (оба открыты).

Режим отсечки. В данном режиме оба p-n перехода прибора смещены в обратном направлении (оба закрыты).

Существуют три схемы включения транзисторов в усилительных каскадах: с общей базой, с общим эмиттером и общим коллектором.

11. Как строится нагрузочная прямая по переменной составляющей по отношению к выбранной точке покоя?

Выбрав рабочую точку покоя А примерно посредине линии нагрузки по постоянному току MN, проводим через точку покоя А линию нагрузки СD по переменному току под углом g, котангенс которого пропорционален результирующему сопротивлению в цепи коллектора по переменному току: ctgg=(a/b)Rн1~, где a − масштабный коэффициент по оси ординат, мА/мм; b − масштабный коэффициент по оси абсцисс, В/мм; Rн1~=(Rк1Rн1)/(Rк1+Rн1), кОм.

12. Чем вызвана необходимость температурной стабилизации усилительного каскада?

Влияние температуры на положение входной характеристики схемы с ОБ при поддержании неизменным ее параметра аналогично ее влиянию на ВАХ полупроводникового диода. В нормальном активном режиме ток эмиттерного перехода можно представить формулой:

Описание: http://works.tarefer.ru/71/100136/pics/image174.gif

С ростом температуры тепловой ток IЭО растет быстрее, чем убывает экспонента из-за увеличения jТ = kT/q. В результате противоположного влияния двух факторов входные характеристики схемы с ОБ смещаются влево при выбранном токе IЭ на величину ΔU (1...2) мВ/°С (рисунок 4,а).

Начало входной характеристики в схеме с ОЭ определяется тепловым током коллекторного перехода IКБО который сильно зависит от температуры, так что начало характеристики при увеличении температуры опускается (рисунок 4, б).


Описание: http://works.tarefer.ru/71/100136/pics/image175.jpg

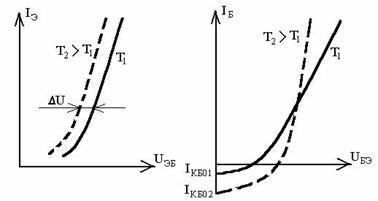

Рисунок 4—Зависимость входных характеристик от температуры для схем с общей базой (а) и с общим эмиттером (б)



Влияние температуры на выходные характеристики схем с общей базой и с общим эмиттером в нормальном активном режиме удобно анализировать по формулам:



Описание: http://works.tarefer.ru/71/100136/pics/image176.gif и Описание: http://works.tarefer.ru/71/100136/pics/image177.gif.

Снятие выходных характеристик при различных температурах должно проводиться при поддержании постоянства параметров (IЭ=const в схеме с ОБ и IБ=const в схеме с ОЭ). Поэтому в схеме с ОБ при IЭ=const рост IК будет определяться только увеличением IКБО (рисунок 5, а).

Описание: http://works.tarefer.ru/71/100136/pics/image178.jpg

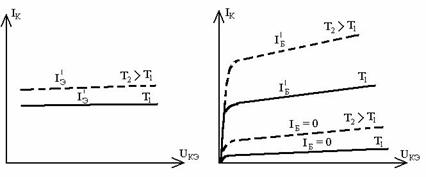

Рисунок 5—Зависимость выходных характеристик БТ от температуры для схем включения с общей базой (а) и с общим эмиттером (б)


Однако обычно IКБО значительно меньше αIЭ, изменение IК составляет доли процента и его можно не учитывать. В схеме с общим эмиттером положение иное. Здесь параметром является IБ и его надо поддерживать неизменным при изменении температуры. Будем считать в первом приближении, что коэффициент передачи b не зависит от температуры. Постоянство b∙IБ означает, что температурная зависимость IК будет определяться слагаемым (b + 1)IКБО. Ток IКБО (как тепловой ток перехода) примерно удваивается при увеличении температуры на 10°С, и при b >> 1 прирост тока (b + 1)IКБО может оказаться сравнимым с исходным значением коллекторного тока и даже превысить его. На рисунке 5, б показано большое смещение выходных характеристик вверх. Сильное влияние температуры на выходные характеристики в схеме с ОЭ может привести к потере работоспособности конкретных устройств, если не принять схемотехнические меры для стабилизации тока или термостатирование.

13. Какую форму имеет кривая выходного напряжения, если входной сигнал превышает допустимое значение?

Рабочей областью выходных характеристик в режиме усиления является область, ограниченная предельно допустимыми значениями и областями насыщения и отсечки. В этой области характеристики можно считать практически линейными, а транзистор - линейным элементом, т.е. полностью открывается, и он перестает быть управляемым током базы, т.е. переходит в ключевой режим работы.


Рисунок 6—Амплитудная характеристика

14. Какой порядок имеет коэффициент усиления по току, по напряжению и входное сопротивление каскада ОЭ?

При включении с общим эмиттером усиление по току имеет большую величину и происходит без поворота фазы за счёт транзистора. Усиление по напряжению в режиме холостого хода велико и имеет практически такую же величину, как в схеме с общей базой. Однако при реальных сопротивлениях нагрузки усиление по напряжению получается большим, чем в схеме с общей базой, ввиду меньшего по сравнению с этой схемой выходного сопротивления каскада. Передача напряжения осуществляется с вносимым транзистором поворотом фазы на π. Входное сопротивление больше, чем для схемы с общей базой, и значительно меньше, чем для схемы с общим коллектором. Выходное сопротивление меньше, чем для схемы с общей базой, и значительно больше, чем для схемы с общим коллектором.

15. Какой порядок имеет коэффициент усиления по току, по напряжению и входное сопротивление каскада ОК?

Усиление по току имеет большую величину, практически равную усилению в схеме с общим эмиттером, и происходит с поворотом фазы на π за счёт транзистора. Усиление по напряжению отсутствует, а передача напряжения осуществляется без поворота фазы. Входное сопротивление значительно больше, а выходное сопротивление значительно меньше, чем для схем с общей базой и с общим эмиттером. Так как входное напряжение каскада повторяется на выходе, т.е. в эмиттерной цепи, практически без изменения по величине и по фазе, каскад по схеме с общим коллектором носит название эмиттерного повторителя. Такой каскад применяется для преобразования сопротивлений без использования трансформатора.

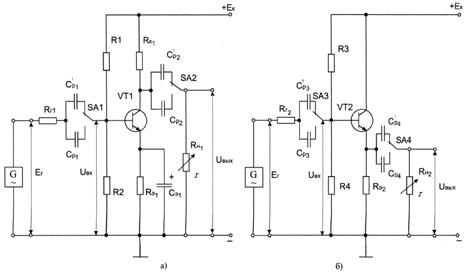

Рисунок 7— принципиальные электрические схемы усилительных каскадов с общим эмиттером (а) и с общим коллектором (б)

Таблица 1— Параметры элементов усилительных каскадов

R R1 R2 R к1 Rэ1 Rг1 Rг2 R3 R4 Rэ2
кОм 22 20 1,3 1 1,1 1,1 18 200 2
 С Ср1

С1р1

Ср2 С1р2 Сэ1 Ср3 С1р3 Ср4 С1р4
мкФ 30 0,05 30 0,05 200 30 0,01 30 0,05

Характеристики транзистора КТ312А:

Ik max=30мА; UКЭmax=20В; Pk max=225мВТ; IКБО=0,2 мкА; h21Э=10…100; fmax=80МГц; rБ=900 Ом; rЭ=30 Ом; r*К=30 кОм; β=50; Ск=4 пФ.

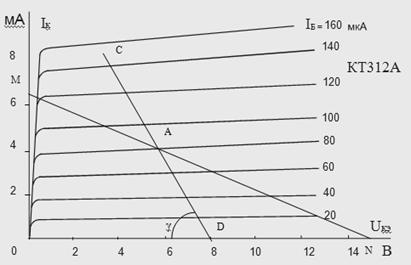

Рисунок 8—Характеристики транзистора КТ312А с проведёнными линиями нагрузки MN по постоянному току и нагрузки СD по переменному току, а также выбрана точка покоя А

Данные для расчёта: Ек=15В, Rн1=1кОм, Rн2=0,2кОм, Сн1=Сн2=0,01мкФ

Проводим линию нагрузки по постоянному току MN, используя выходные характеристики транзистора (рисунок 8). Линия нагрузки MN стоится по двум точкам. Точка N соответствует режиму холостого хода, когда Iк=0, а Uкэ=Ек. Соответственно:

Iк=0, Uкэ=Ек=15 В.

Точка M соответствует режиму, когда Uкэ=0, Iк=Ек/(Rк1+Rэ1).

Соответственно:

Uкэ=0, Iк=Ек/(Rк1+Rэ1)=15/(1,3+1)=6,52 мА.

Выбраем рабочую точку покоя А примерно посредине линии нагрузки по постоянному току MN, проводим через точку покоя А линию нагрузки СD по переменному току под углом g, котангенс которого пропорционален результирующему сопротивлению в цепи коллектора по переменному току:

ctgg=(a/b)Rн1~;

где a—масштабный коэффициент по оси ординат, мА/мм; b—масштабный коэффициент по оси абсцисс, В/мм.

Rн1~=(Rк1Rн1)/(Rк1+Rн1), кОм

Подставляем данные, получаем соответственно:

Rн1~=(Rк1Rн1)/(Rк1+Rн1)=(1,3∙1)/(1,3+1)=0,5652 кОм

Подставляем данные а=9мА/мм; b=9В/мм; получаем соответственно:

ctgg=(a/b)Rн1~=(9/9)∙0,5652=0,5652

Зная ctgg находим g: g=60028/

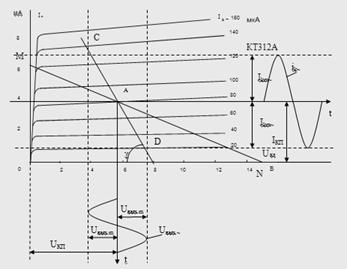

Рисунок 9—Временные диаграммы


Определяем графически параметры: Uкп − напряжение на коллекторе в режиме покоя, Iкп − коллекторный ток покоя, Uвыхm − амплитуду неискаженного выходного напряжения.

С учётом масштабных коэффициентов рисунка 9 a1=0,7; b1=0,7:

Напряжение на коллекторе в режиме покоя Uкп=1,986 В,

Коллекторный ток покоя Iкп=4,071 мА,

Амплитуда неискаженного выходного напряжения Uвыхm=5,857 В.

Начертим эквивалентные схемы и рассчитаем основные параметры усилителей по формулам таблицы 2, где Rвх − входное сопротивление каскада с учетом сопротивления делителя RБ, Rвых − выходное сопротивление каскада, Ki=Iн/Iвх − коэффициент усиления по току, KЕ=Uвых/Ег – коэффициент усиления ЭДС Ег источника сигнала, Кu=Uвых/Uвх − коэффициент усиления по напряжению относительно входного напряжения Uвх, Кр=Рвых/Рвх − коэффициент усиления по мощности, знак || означает параллельное соединение резисторов. Результаты расчета занесём в таблицу 3.

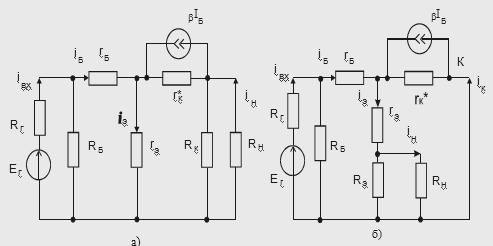

Рисунок 10—Эквивалентным схемам для переменных составляющих тока и напряжения с общим эмиттером (а) и с общим коллектором (б)


Таблица 2—Основные параметры усилителей

Параметры усилителя Схема с общим эмиттером Схема с общим коллектором
Rвх

Rб1 || rвх1;

Rб1=R1 || R2; rвх1=rб+(1+b)rэ

Rб2 || [Rн2~(1+b)];

Rб2=R3 || R4

Rвых

Rк1 || r

;

Ki

;

Ku

KE

Kp Ki1 Ku1 Ki2 Ku2
Rн~

Таблица 3—Результаты расчётов

№ варианта Схема включения Результаты Параметры
Rвх, кОм Rвых, кОм КЕ Ku Ki Kp
1 с общим эмиттером Расчет 1,99 0,8 2,24 2,71 23,14 50,21
1 с общим коллектором Расчет 0,09 0,05 0,06 0,79 0,36 0,28

Рассчитаем коэффициент температурной нестабильности S по формуле:



Зная β=50, подставив данные в следующию формулу:




Получим уравнение:



Откуда следует α=0,98.

Подставив данные получаем коэффициент температурной нестабильности S для схемы с общим эмиттером равный:



Подставив данные получаем коэффициент температурной нестабильности S для схемы с общим коллектором равный:



Рассчитаем частоты fн, fв, f0 и углы сдвига фаз jн, jв.

Частоты fн, f0 и fв определяем из приближенных выражений:

Для схемы с общим эмиттером:

 , ;

где ;

Постоянная времени перезаряда конденсатора Ср1:


Постоянная времени перезаряда конденсатора Ср2:

Постоянная времени перезаряда конденсатора Сэ1:

Постоянная времени перезаряда эквивалентной емкости коллекторного перехода:

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср1:

=(1,1+1,99)∙30=92,7

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср2:

=(0,8+1)∙30=54

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Сэ1:


=



Подставив данные рассчитаем постоянную времени перезаряда эквивалентной емкости коллекторного перехода:

=



Подставив данные получаем:

=1/(92,7-1+54-1+13,43-1)=10

Расчитаем частоты fн, f0 и fв определять из приближенных выражений:

 , ;

fн1=1/2πτн1=1/2∙3,14∙10=0,016 МГц

fв1=1/2πτв1=1/2∙3,14∙0,64=0,25 МГц

МГц

Для схемы с общим коллектором:

, , ;

где ;


Постоянная времени перезаряда конденсатора Ср3

Постоянная времени перезаряда конденсатора Ср4

Постоянная времени перезаряда конденсатора нагрузки Сн2.

Сн2

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср3:

=(1,1+0,09)∙30=35,7

Подставив данные рассчитаем постоянную времени перезаряда конденсатора Ср4:

=(0,05+0,2)∙30=7,5

Подставив данные рассчитаем постоянную времени перезаряда эквивалентной емкости коллекторного перехода:

=




Подставив данные получаем:

=1/(35,7-1+7,5-1)=6,2

Расчитаем частоты fн, f0 и fв определять из приближенных выражений:

Для схемы с общим коллектором:

, , ;

fн2=1/2πτн2=1/2∙3,14∙6,2=0,026 МГц

fв2=1/2πτв2=1/2∙3,14∙0,0004=398,09 МГц

МГц

Расчитаем углы сдвига фаз jн, jв по следующим формулам:

, .

Для схемы с общим эмиттером:





Для схемы с общим коллектором:



 .

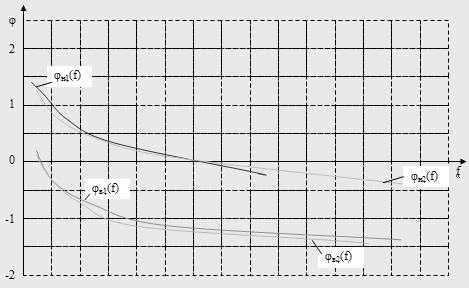

Рассчитаем и построим частотные KE(f) и фазовые j(f) характеристики усилителей.

При расчете зависимостей  и  следует задаваться частотами f=(0,2; 0,5; 1; 2; 5) fн и f=(0,2; 0,5; 1; 2; 5) fв.

Таблица 4—Результаты расчётов для φ(f)

φн1(f) 1,37 1,1 0,75 0,36 -0,12
f от fн1 0,0032 0,008 0,016 0,032 0,08
φв1(f) 0,12 -0,36 -0,75 -1,1 -1,37
f от fв1 0,05 0,125 0,25 0,5 1,25
φн2(f) 1,25 0,87 0,47 0,1 -0,38
f от fн2 0,0052 0,013 0,026 0,052 0,13
φв2(f) 0,12 -0,35 -0,75 -1,1 -1,37
f от fв2 79,618 199,045 398,09 796,18 1990,45

Таблица 4—Результаты расчётов для КЕ(f)

КЕ1(f) 0,44 1,01 1,64 2,1 2,22
f от fн1 0,0032 0,008 0,016 0,032 0,08
КЕ1(f) 2,22 2,1 1,64 1,02 0,44
f от fв1 0,05 0,125 0,25 0,5 1,25
КЕ2(f) 0,02 0,04 0,05 0,06 0,06
f от fн2 0,012 0,027 0,042 0,054 0,059
КЕ2(f) 0,059 0,054 0,042 0,027 0,012
f от fв2 79,618 199,045 398,09 796,18 1990,45

Построим частотные KE(f) и фазовые j(f) характеристики усилителей.


Рисунок 11—Фазовые j(f) характеристики усилителей (масштаб для f: φн1(f)=100:1, φв1(f)=10:1, φн2(f)=100:1, φв2(f)=1:200)

Рисунок 12—Частотные KE(f) характеристики усилителей (масштаб для: KE (f н1)=2:1, KE(f в1)=2:1, KE(f н2)=200:1, KE(f в2)= 200:1, f н1=100:1, f в1=10:1, fн2=100:1, f в2= 1:200)

Рассчитаем коэффициенты частотных искажений Мн и Мв.

Коэффициенты частотных искажений определяем из выражений:

Для схемы с общим эмиттером:


,

где ;

;

, ;

, ωв1=2πfв1.

Согласно формулам производим расчёты:

ωв1=2πfв1=2∙3,14∙0,25=1,57;

ωн1=2πfн1=2∙3,14∙0,0016=0,01;

Для схемы с общим коллектором:

,

где ;

,;

, .

Согласно формулам производим расчёты:


ωв2=2πfв2=2∙3,14∙398,09=2505;

ωн2=2πfн2=2∙3,14∙0,026=0,16;


Литература

Жаворонков М.А. Электротехника и электроника. – М.: Академия, 2005.

Новиков Ю.Н. Электротехника и электроника. – СПб.: Питер, 2005.

Касаткин А.С. Курс электротехники. – М.: Высшая школа, 2005.

Миловзоров О.В. Электроника. – М.: Высшая школа, 2005.

Бройдо В.Л. Вычислительные системы, сети телекоммуникации. - СПб.: Питер, 2005.

Хамахер К. Организация ЭВМ. – СПб.: Питер, 2003.

Безладнов Н.Л. Усилительные устройства.—Л.: СЗПИ,1971.

Войшвилло Г.В. Усилительные устройства.—М.: Радио и связь,1983.

Павлов В.М., Ногин В.Н. Схемотехника аналоговых электронных устройств.—М.: Радио и связь, 1997.


© 2011 Онлайн база рефератов, курсовых работ и дипломных работ.
